Seria FLEX | Osuszacze chłodnicze

Ziębnicze osuszacze sprężonego powietrza

Natężenie przepływu powietrza od 127 m³/h do 3400 m³/h

Osuszacze ziębnicze powietrza serii FLEX to zrównoważone i energooszczędne rozwiązanie dla systemów sprężonego powietrza.

Oszczędność energii Zrównoważony rozwój

Seria FLEX obniża koszty zasilania systemu sprężonego powietrza i zwiększa produktywność poprzez dopasowanie zużycia energii do zapotrzebowania na sprężone powietrze. W typowym zakładzie produkcyjnym do 30% energii elektrycznej zużywanej jest na wytwarzanie i uzdatnianie sprężonego powietrza. Aby obniżyć całkowity koszt eksploatacji i zakwalifikować się do programów motywacyjnych firm użyteczności publicznej, wymagany jest właściwy dobór i zastosowanie sprzętu do uzdatniania powietrza.

Wydajność dopasowania obciążenia

Profile obciążenia sprężonym powietrzem w większości zakładów produkcyjnych ulegają wahaniom. Seria FLEX zapewnia oszczędność energii dzięki dopasowaniu zużycia energii elektrycznej wprost proporcjonalnie do zapotrzebowania na powietrze. Liniowe dopasowanie obciążenia jest osiągane od 0% do 100% zapotrzebowania. Osuszacze nieobrotowe działają ze sprężarką chłodniczą pracującą w sposób ciągły, niezależnie od warunków obciążenia na wlocie. Minimalne oszczędności energii są realizowane od 100% do 0% obciążenia powietrza wlotowego.

Hankison FLEX refrigerated compressed air dryer internals

Model	Przepływ* (m³/h)	Połączenie	Napięcia** (V/ph/Hz)	Chłodzenie
FLX 1.1	127	BSP 1"	230/1/50	R-134a
FLX 1.2	170	BSP 1"	230/1/50	R-134a
FLX 1.5	225	BSP 2"	230/1/50	R-134a
FLX 2.1	340	BSP 2"	230/1/50	R-134a
FLX 3.1	510	BSP 2"	230/1/50	R-407C
FLX 4.1	680	BSP 2"	230/1/50	R-407C
FLX 5.5	934	BSP 2"	230/1/50	R-407C
FLX 8.1	1,360	DIN 80	400/3/50	R-513A
FLX 10.1	1,700	DIN 80	400/3/50	R-513A
FLX 15.1	2,550	DIN 100	400/3/50	R-513A
FLX 20.1	3,400	DIN 100	400/3/50	R-513A

* ISO 7183: W oparciu o objętość wlotową sprężarki przy +20ºC i 1 bar (g), ciśnienie robocze 7 bar (g), temperaturę wlotową +35ºC, temperaturę otoczenia lub wody chłodzącej przy +25ºC, ciśnieniowy punkt rosy +3ºC.

Dane techniczne i specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia.

Skontaktuj się z nami, aby uzyskać więcej informacji na temat współczynników korekcyjnych i innych danych.

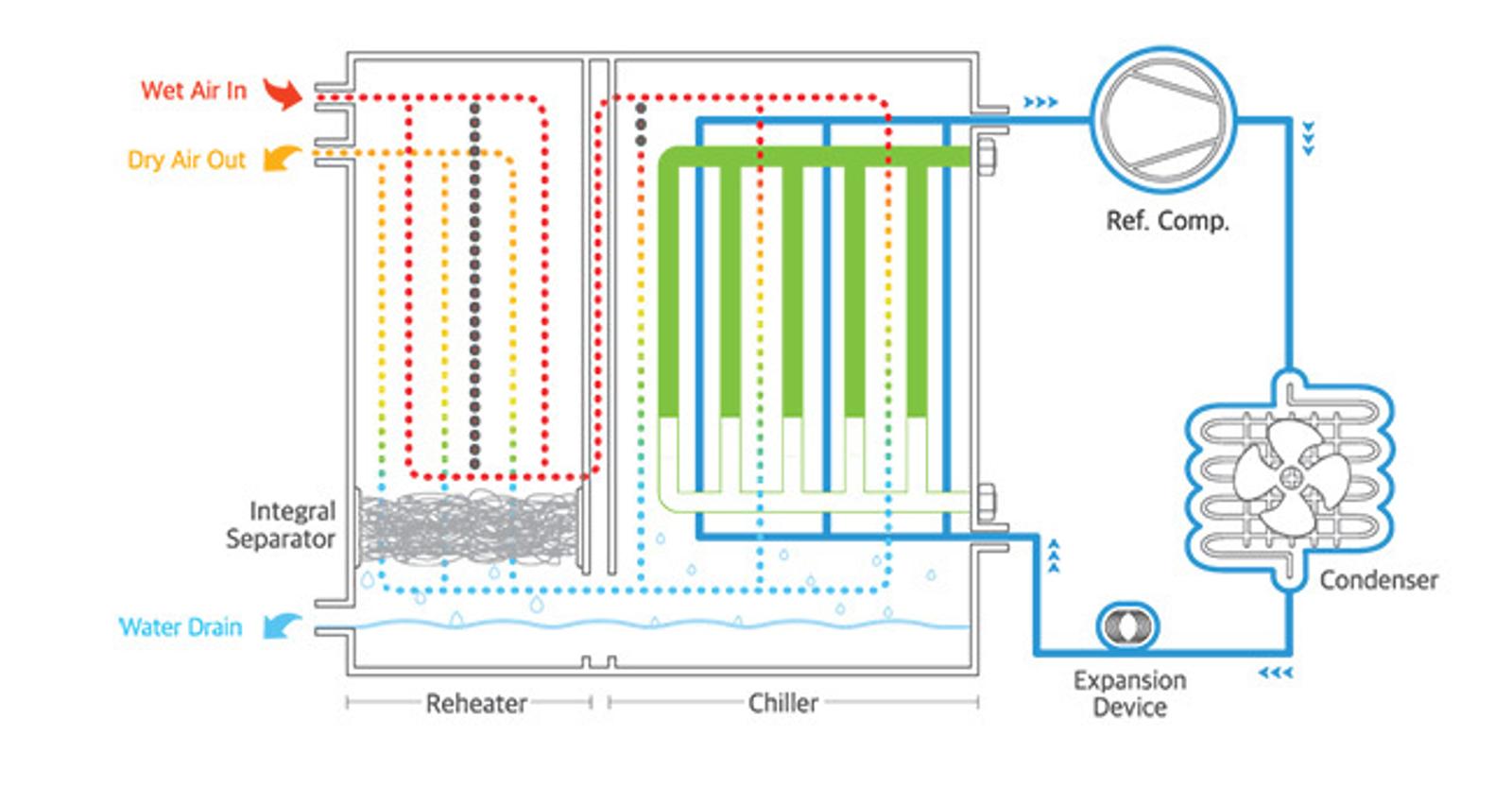

Sposób działania

Seria FLEX wykorzystuje zmiennofazowy (PCM) czynnik przenoszący ciepło między obiegiem chłodniczym a obiegiem sprężonego powietrza, który służy jako zbiornik do magazynowania ciepła. Zbiornik termiczny składa się z wymiennika ciepła 3 w 1 (zgłoszonego do opatentowania) wypełnionego materiałem zmieniającym fazę, który skutecznie przenosi energię cieplną poprzez "zmianę stanu". Zmiana fazy: zmiana z cieczy w ciało stałe z powrotem w ciecz w ciągłym cyklu. Obwód chłodniczy działa w celu schłodzenia PCM do momentu, aż uformuje się w ciało stałe, po czym układ chłodniczy wyłącza się. Gdy sprężone powietrze wchodzi do sekcji PCM-powietrze wymiennika ciepła, medium PCM pochłania ciepło strumienia powietrza i zaczyna topić medium PCM w stałej temperaturze. Gdy większość nośnika PCM zamieni się w ciecz, system chłodniczy włącza się, aby ponownie schłodzić nośnik PCM, zamieniając go z powrotem w ciało stałe. Cykl ten powtarza się zgodnie z wymaganiami, aby sprostać odpowiedniemu obciążeniu sprężonym powietrzem osuszacza FLEX.


Model	Wymiary (mm)			Waga (kg)
Model	Szerokość	Głębokość	Wysokość	Waga (kg)
FLX 1.1	603	363	751	62
FLX 1.2	781	363	711	69
FLX 1.5	901	443	761	81
FLX 2.1	961	443	761	82
FLX 3.1	1,111	493	911	126
FLX 4.1	1,111	493	911	153
FLX 5.5	1,203	493	1,032	178
FLX 8.1	1,494	800	1,488	479
FLX 10.1	1,572	850	1,488	549
FLX 15.1	1,572	1,000	1,488	801
FLX 20.1	1,742	1,000	1,488	920

FLEX Air Dryers Digital Product Card

Chłodzone osuszacze sprężonego powietrza serii FLEX - od 75 do 2000 scfm (od 127 do 935 m3/h)
