Sécheurs d'air réfrigérés à expansion directe

Hankison hdi refrigerated air dryer 12-25

Hankison hdi refrigerated air dryer 42-260

Hankison hdi refrigerated air dryer 300-480

Hankison hdi refrigerated air dryer 600-950

Hankison hdi refrigerated air dryer 1300-2600

Hankison hdi refrigerated air dryer 3200-4800

Hankison hdi refrigerated air dryer 5400-6650

Hankison hdi refrigerated air dryer 880-23000

Sécheurs d'air comprimé réfrigérés

Débits d'air:
a) HDI - 12m³/h à 23,000m³/h

b) HDI-E 54m³/h à 5,400m³/h

c) HDI-VS 1,260 m³/h à 8,83200m³/h

Les sécheurs d'air réfrigérés à expansion directe d'Hankison sont un nouvel ajout à notre gamme de produits qui incarne les principes de fiabilité et d'efficacité. Ces sécheurs sont conçus pour fournir des performances élevées et constantes et une efficacité optimale pour diverses applications industrielles d'air comprimé.

Nos sécheurs offrent une gamme de solutions de séchage utilisant une technologie de refroidissement moderne. Ils sont disponibles dans une large gamme de modèles, avec des débits d'air allant de 12 m³/h à 23.000 m³/h (à 3°C de point de rosée sous pression).
Comparé au HDI standard à vitesse fixe, le HDI-VS adapte l’entrée électrique à la demande et propose des modes sélectionnables Cyclique/Non-Cyclique et ECO pour des économies supplémentaires.
Tous les modèles de cette gamme sont dotés du label ISO Class 4. Les modèles HDI 12-260 utilisent également le réfrigérant écologique R513A de pour aider les entreprises à atteindre leurs objectifs environnementaux.

Condensation à air (en standard) - Les versions eau et eau de mer sont disponibles en option à partir de 600 m3/h.

Raccords Victaulic (en option) - Pour un raccordement rapide et facile de la tuyauterie.

Conception fiable - Compresseurs Scroll avec des matériaux résistants à la corrosion. Ils comportent moins de pièces mobiles, sont entièrement instrumentés et surveillés pour garantir leur fiabilité, et sont protégés par des boîtiers électriques conformes à la norme IP42.

Empreinte réduite - 30% plus petit que le modèle précédent.

Panneau de contrôle innovant - Avec toutes les fonctions principales que vous attendez pour contrôler et surveiller l'unité :

Entrée binaire 3 Mode antigel - arrête le sèche-linge pour éviter le givrage

Entrée binaire 3 Affichage de l'alarme : Point de rosée, température haute/basse, température ambiante élevée

Entrée binaire 3 Télécommande ON/OFF (en option)

Entrée binaire 3 Historique des alarmes

Entrée binaire 3 Gestion de l'évacuation des condensats

Nouveaux échangeurs de chaleur - Conçus et développés dans nos laboratoires pour offrir les plus hauts niveaux de performance avec la plus faible perte de charge. L'adoption du nouvel échangeur de chaleur Hankison a permis de supprimer les collecteurs d'entrée et de sortie.

Drainage innovant sans perte - Avec un capteur installé directement dans le séparateur d'humidité et une logique de contrôle gérée par le panneau de commande principal.

Aperçu de la Gamme de Sécheurs Hankison HDI

HDI 12-480

La gamme de sécheurs d'air par réfrigération small a été conçue pour maximiser l'efficacité et la fiabilité. Tous les modèles sont équipés d'un échangeur de chaleur à haut rendement et d'un séparateur de condensats intégré. Les échangeurs de chaleur, entièrement conçus et développés dans nos laboratoires, sont capables d'atteindre les plus hauts niveaux de performance , exigés par le marché, ainsi qu'un taux de chute de pression très bas. Grâce à notre solution brevetée, la carte de contrôle programmable ajuste la vitesse du ventilateur en fonction de la charge, afin de garantir, dans toutes les conditions de travail, une performance constante et de haut niveau . Chaque appareil est équipé d'une large gamme de paramètres réglables et de sorties d'alarme telles que

Température élevée du point de rosée
Alarme antigel
Sonde de défaut

HDI 600-6650

Ces sécheurs de taille moyennereprésentent la solution optimale pour ceux qui ont besoin d'éliminer l'humidité des systèmes fonctionnant avec de grands flux d'air. D'un style entièrement nouveau, tous les modèles sont conçus pour faciliter l'inspection et l'entretien, dans tous les types de conditions. Chaque unité est équipée d'une carte de contrôle électronique, d'une vanne de dérivation des gaz chauds, d'un drain 0-loss , et de toutes les caractéristiques requises pour un fonctionnement fiable dans toutes les conditions de travail.

HDI 8800- 23000

Une nouvelle gamme de sécheurs d'air lards size a été entièrement redessinée afin d'obtenir la meilleure combinaison possible d'efficacité élevée, de faible chute de pression et de dimensions réduites, avec une réduction conséquente des coûts de gestion et du temps d'installation.En particulier, le fonctionnement a été simplifié et le nombre de circuits et de contrôleurs électroniques a été rationalisé afin d'augmenter la facilité d'utilisation et d'accès pour la maintenance. Les unités sont normalisées avec le drain "sans perte" .

Économisez encore plus d’énergie avec les modèles HDI-E

Les versions HDI-E offrent une capacité d’économie d’énergie encore plus élevée. L’intégration de nouveaux échangeurs de chaleur brevetés à deux et trois couches, associée à la circulation continue de glycol assurée par une pompe dédiée, permet au compresseur frigorifique de rester inactif pendant les périodes de faible demande. Les sécheurs d’air réfrigérés HDI-E à fonctionnement cyclique sont également disponibles en versions refroidies par air ou par eau.

Funktionsprinzip der gekühlten Drucklufttrockner HDI-E von Hankison

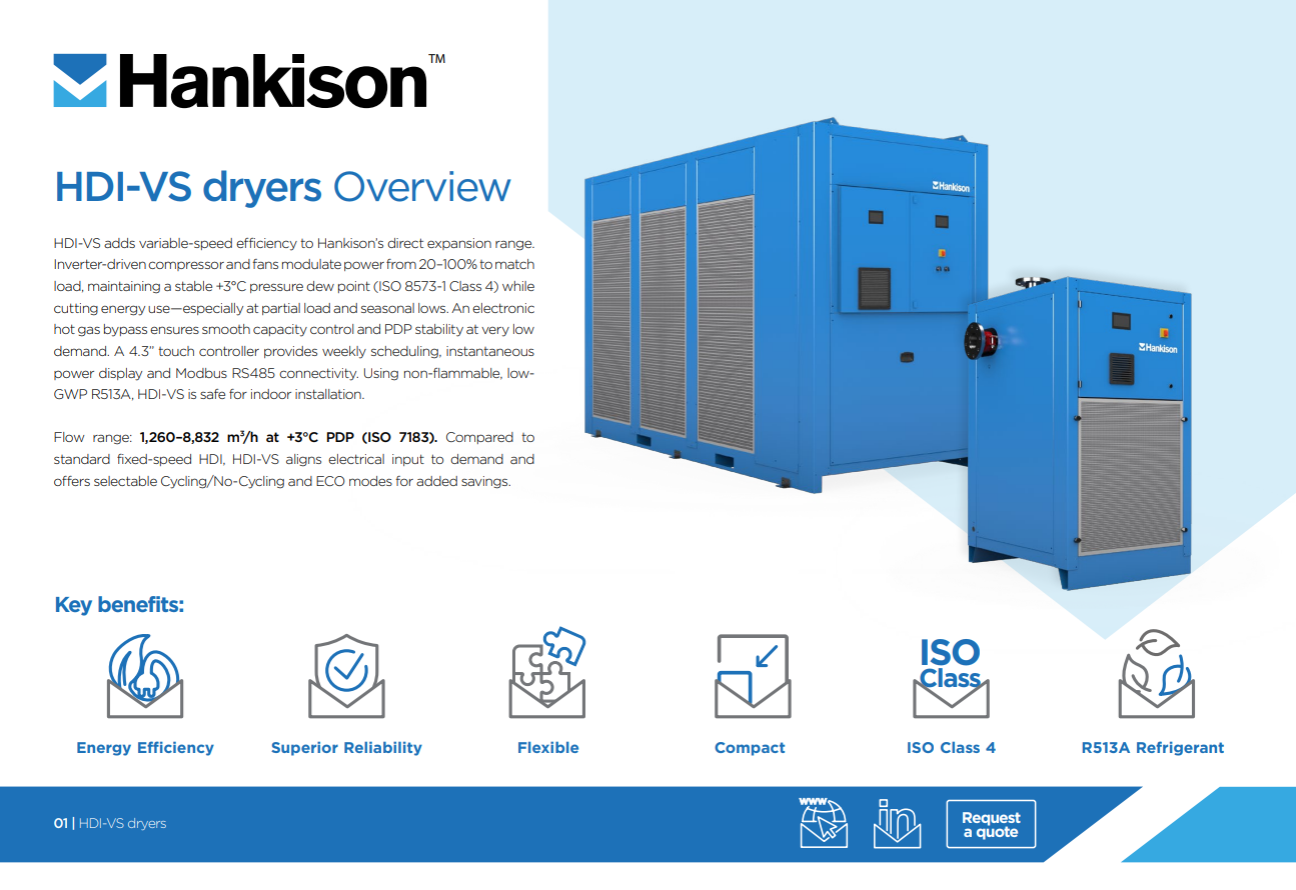

Maximiser l'efficacité avec la technologie de vitesse variable HDI-VS

Grâce à la technologie à onduleur, les sécheurs HDI-VS adaptent la puissance à la demande, fournissant un PDP constant de +3°C tout en réduisant les coûts d'énergie. Un contrôleur tactile moderne avec programmation et connectivité rend l'utilisation simple et efficace. Disponible en version refroidie par air ou par eau, le HDI-VS allie flexibilité et durabilité grâce au réfrigérant R513A à faible PRG.

HDI

Nom du modèle	Débit d'air 3°C	Débit d'air 5°C	Débit d'air 7°C	Raccords d'air	Fluide frigorigène	Alimentation électrique	Evacuation des condensats	Puissance nominale absorbée	Pression maximale	Entrée maximale	Température ambiante maximale	Dimensions	Poids
Refroidissement par air	m³/h	m³/h	m³/h	BSPP		V/ph/Hz		kW	barg	°C	°C	(LxPxH) mm	kg
HDI 12	12	13	14	3/8 po	R513A	230/1/50	Contrôlé par minuterie	0,12	16	60	50	305x360x408	19
HDI 25	25	27	30	3/8 po	R513A	230/1/50	Contrôlé par minuterie	0,12	16	60	50	305x360x408	19
HDI 42	42	46	50	1/2"	R513A	230/1/50	Contrôlé par minuterie	0,14	16	60	50	390x432x453	26
HDI 54	54	59	64	1/2"	R513A	230/1/50	Contrôlé par minuterie	0,17	16	60	50	390x432x453	28
HDI 72	72	78	85	1/2"	R513A	230/1/50	Contrôlé par minuterie	0,17	16	60	50	390x432x453	28
HDI 108	108	118	127	3/4 po	R513A	230/1/50	Contrôlé par minuterie	0,41	16	60	50	420x516x563	36
HDI 144	144	157	170	3/4 po	R513A	230/1/50	Contrôlé par minuterie	0,50	16	60	50	420x516x563	42
HDI 180	180	196	212	3/4 po	R513A	230/1/50	Contrôlé par minuterie	0,50	16	60	50	420x516x563	44
HDI 225	225	245	266	1"	R407C	230/1/50	Contrôlé par minuterie	0,60	16	60	50	485x595x614	48
HDI 260	260	283	307	1"	R407C	230/1/50	Contrôlé par minuterie	0,60	16	60	50	485x595x614	49
HDI 300	300	327	354	1-1/2"	R407C	230/1/50	Contrôlé par minuterie	0,90	16	60	50	500x718x980	79
HDI 360	360	392	425	1-1/2"	R407C	230/1/50	Contrôlé par minuterie	0,90	16	60	50	500x718x980	79
HDI 480	480	523	566	1-1/2"	R407C	230/1/50	Contrôlé par minuterie	1,24	16	60	50	500x718x980	85
HDI 600	600	654	708	2 PO	R407C	230/1/50	Aucune perte	1,24	16	60	50	779x720x1360	134
HDI 780	780	850	920	2 PO	R407C	110	Aucune perte	2,14	16	60	50	779x720x1360	164
HDI 950	950	1036	1121	2 PO	R407C	110	Aucune perte	2,14	13	60	50	779x720x1360	168
HDI 1300	1300	1417	1534	3"	R407C	110	Aucune perte	2,78	14	60	46	806x1012x1539	234
HDI 1500	1500	1635	1770	3"	R407C	110	Aucune perte	2,78	14	60	46	806x1012x1539	234
HDI 1800	1800	1962	2124	3"	R407C	110	Aucune perte	2,78	14	60	46	806x1012x1539	234
HDI 2250	2 250	2453	2655	3"	R407C	110	Aucune perte	3,54	14	60	46	806x1012x1539	260
HDI 2600	2600	2834	3068	3"	R407C	110	Aucune perte	4,55	14	60	46	806x1012x1539	260
HDI 3200	3 200	3488	3776	DN150 PN16	R410A	110	Aucune perte	5,29	14	60	46	880x1819x1796	425
HDI 4200	4200	4578	4956	DN150 PN16	R410A	110	Aucune perte	6,91	14	60	46	880x1819x1796	440
HDI 4800	4800	5232	5664	DN150 PN16	R410A	110	Aucune perte	6,91	14	60	46	880x1819x1796	440
HDI 5400	5400	5886	6372	DN150 PN16	R407C	110	Aucune perte	9,52	13	60	46	1510x1500x1555	700
HDI 6650	6650	7249	7847	DN150 PN16	R407C	110	Aucune perte	10,98	13	60	46	1510x1500x1555	720
HDI 8800	8800	9592	10384	DN200 PN16	R407C	110	Aucune perte	14,96	13	60	46	2270x1590x1570	1058
HDI 9600	9600	10464	11328	DN200 PN16	R407C	110	Aucune perte	14,96	13	60	46	2270x1590x1570	1128
HDI 11500	11500	12535	13570	DN200 PN16	R407C	110	Aucune perte	18,16	13	60	46	2270x1590x1570	1205
HDI 13300	13300	14497	15694	DN200 PN16	R407C	110	Aucune perte	22,32	13	60	46	3025x1590x1570	1360
HDI 17600	17600	19184	20768	2 x DN200 PN16	R407C	110	Aucune perte	29,92	13	60	46	4600x1590x1570	2116
HDI 19200	19200	20928	22656	2 x DN200 PN16	R407C	110	Aucune perte	29,92	13	60	46	4600x1590x1570	2256
HDI 23000	23 000	25070	27140	2 x DN200 PN16	R407C	110	Aucune perte	36,32	13	60	46	4600x1590x1570	2720

HDI-W

Nom du modèle	Débit d'air 3°C	Débit d'air 5°C	Débit d'air 7°C	Raccords d'air	Fluide frigorigène	Alimentation électrique	Evacuation des condensats	Puissance nominale absorbée	Pression maximale	Entrée maximale	Température ambiante maximale	Dimensions	Poids
Refroidissement par air	m³/h	m³/h	m³/h	BSPP		V/ph/Hz		kW	barg	°C	°C	(LxPxH) mm	kg
HDI600W	600	654	708	2"	R513A	230/1/50	No Loss	0,96	16	60	46	752	750	1273	143
HDI780W	780	850	920	2"	R513A	400/3/50	No Loss	1,55	13	60	46	752	750	1273	168
HDI950W	950	1036	1121	2"	R513A	400/3/50	No Loss	1,89	13	60	46	752	750	1273	168
HDI1300W	1300	1417	1534	3"	R513A	400/3/50	No Loss	2,04	14	60	46	806	1012	1422	265
HDI1500W	1500	1635	1770	3"	R513A	400/3/50	No Loss	2,36	14	60	46	806	1012	1422	265
HDI1800W	1800	1962	2124	3"	R513A	400/3/50	No Loss	2,83	14	60	46	806	1012	1422	265
HDI2250W	2250	2453	2655	3"	R513A	400/3/50	No Loss	3,375	14	60	46	806	1012	1422	375
HDI2600W	2600	2834	3068	3"	R513A	400/3/50	No Loss	3,9	14	60	46	806	1012	1422	375
HDI3200W	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	5,7	14	60	46	880	1819	1796	460
HDI4200W	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	5,38	14	60	46	880	1819	1796	486
HDI4800W	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,15	14	60	46	880	1819	1796	486
HDI5400W	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	8,98	13	60	46	1510	1500	1437	740
HDI6000W	6000	6540	7080	DN150 PN16	R513A	400/3/50	No Loss	9,973	13	60	46	1510	1500	1437	740
HDI8800W	8800	9592	10384	DN200 PN16	R513A	400/3/50	No Loss	12,14	13	60	46	2270	1590	1440	1010
HDI9600W	9600	10464	11328	DN200 PN16	R513A	400/3/50	No Loss	12,43	13	60	46	2270	1590	1440	1060
HDI11500W	11500	12535	13570	DN200 PN16	R513A	400/3/50	No Loss	14,9	13	60	46	2270	1590	1440	1117
HDI17600W	17600	19184	20768	2 x DN200 PN16	R513A	400/3/50	No Loss	24,28	13	60	46	4600	1590	1570	2020
HDI19200W	19200	20928	22656	2 x DN200 PN16	R513A	400/3/50	No Loss	24,86	13	60	46	4600	1590	1570	2120
HDI23000W	23000	25070	27140	2 x DN200 PN16	R513A	400/3/50	No Loss	29,8	13	60	46	4600	1590	1570	2234

HDI-E

HDI-E

Nom du modèle	Débit d'air 3°C	Débit d'air 5°C	Débit d'air 7°C	Raccords d'air	Fluide frigorigène	Alimentation électrique	Evacuation des condensats	Puissance nominale absorbée	Pression maximale	Entrée maximale	Température ambiante maximale	Dimensions	Poids
Refroidissement par air	m³/h	m³/h	m³/h	BSPP		V/ph/Hz		kW	barg	°C	°C	(LxPxH) mm	kg
HDI54E	54	58,86	63,72	1/2"	R513A	230/1/50	No Loss	0,24	16	60	50	386	500	651	37
HDI72E	72	78,48	84,96	1/2"	R513A	230/1/50	No Loss	0,32	16	60	50	386	500	651	41
HDI108E	108	117,72	127,44	3/4"	R513A	230/1/50	No Loss	0,45	16	60	50	386	500	651	46
HDI144E	144	156,96	169,92	3/4"	R513A	230/1/50	No Loss	0,51	16	60	50	386	500	651	49
HDI180E	180	196,2	212,4	1"	R513A	230/1/50	No Loss	0,54	16	60	50	423	567	771	67
HDI240E	240	261,6	283,2	1"	R513A	230/1/50	No Loss	0,846	16	60	50	423	567	771	69
HDI300E	300	327	354	1-1/2"	R513A	230/1/50	No Loss	0,65	16	60	50	500	718	980	104
HDI360E	360	392,4	424,8	1-1/2"	R513A	230/1/50	No Loss	0,78	16	60	50	500	718	980	107
HDI480E	480	523,2	566,4	1-1/2"	R513A	230/1/50	No Loss	0,84	16	60	50	500	718	980	119
HDI600E	600	654	708	2"	R513A	230/1/50	No Loss	1,05	16	60	50	779	720	1360	186
HDI780E	780	850,2	920,4	2"	R513A	400/3/50	No Loss	1,62	13	60	50	779	720	1360	227
HDI950E	950	1035,5	1121	2"	R513A	400/3/50	No Loss	2,08	13	60	50	779	720	1360	237
HDI1300E	1300	1417	1534	3"	R513A	400/3/50	No Loss	2,32	14	60	46	806	1012	1539	394
HDI1500E	1500	1635	1770	3"	R513A	400/3/50	No Loss	2,68	14	60	46	806	1012	1539	394
HDI1800E	1800	1962	2124	3"	R513A	400/3/50	No Loss	3,22	14	60	46	806	1012	1539	394
HDI2250E	2250	2452,5	2655	3"	R513A	400/3/50	No Loss	3,74	14	60	46	806	1012	1539	399
HDI2600E	2600	2834	3068	3"	R513A	400/3/50	No Loss	4,32	14	60	46	806	1012	1539	399
HDI3200E	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,68	14	60	46	880	1819	1796	810
HDI4200E	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	6,8	14	60	46	880	1819	1796	840
HDI4800E	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	7,18	14	60	46	880	1819	1796	840
HDI5400E	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	11,12	13	60	46	1510	1500	1555	1020

HDI-E-W

Nom du modèle	Débit d'air 3°C	Débit d'air 5°C	Débit d'air 7°C	Raccords d'air	Fluide frigorigène	Alimentation électrique	Evacuation des condensats	Puissance nominale absorbée	Pression maximale	Entrée maximale	Température ambiante maximale	Dimensions	Poids
Refroidissement par air	m³/h	m³/h	m³/h	BSPP		V/ph/Hz		kW	barg	°C	°C	(LxPxH) mm	kg
HDI1300E-W	1300	1417	1534	3"	R513A	400/3/50	No Loss	2,55	14	60	46	806	1012	1422	394
HDI1500E-W	1500	1635	1770	3"	R513A	400/3/50	No Loss	2,95	14	60	46	806	1012	1422	394
HDI1800E-W	1800	1962	2124	3"	R513A	400/3/50	No Loss	3,54	14	60	46	806	1012	1422	394
HDI2250E-W	2250	2452,5	2655	3"	R513A	400/3/50	No Loss	4,12	14	60	46	806	1012	1422	428
HDI2600E-W	2600	2834	3068	3"	R513A	400/3/50	No Loss	4,75	14	60	46	806	1012	1422	428
HDI3200E-W	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,07	14	60	46	880	1819	1671	830
HDI4200E-W	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	6,52	14	60	46	880	1819	1671	860
HDI4800E-W	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,52	14	60	46	880	1819	1671	860
HDI5400E-W	5400	5886	6372	DN150	R513A	400/3/50	No Loss	12,24	13	60	45	1510	1500	1438	1020

HDI-VS

Nom de Modèle	Volume Débit (l/min)	Débit volumétrique (m³/h)	Gaz réfrigérant	Alimentation (V/ph/Hz)	Puissance nominale absorbée (kW)	Pression Point de rosée (°C)	Pression maximale (bar(g))	Raccords d'air (BSP / DN)	Dimensions (mm)	Poids (kg)	Température ambiante maximale (°C)	Température d'entrée maximale (°C)
HDI1260VS-A	21 000	1,260	R513A	110	2	3	16	DN80 PN16	790x1000x1595	249	45	70
HDI1800VS-A	30 000	1 800	R513A	110	3.1	3	16	DN80 PN16	790x1000x1595	276	45	70
HDI2200VS-A	36,800	2,208	R513A	110	3.9	3	16	DN80 PN16	790x1000x1595	296	45	70
HDI2400VS-A	40 000	2 400	R513A	110	4.3	3	16	DN100 PN16	1135x1203x1747	510	45	70
HDI3000VS-A	50,000	3000	R513A	110	5	3	16	DN100 PN16	1135x1203x1747	590	45	70
HDI3600VS-A	60,000	3 600	R513A	110	6	3	16	DN100 PN16	1135x1203x1747	597	45	70
HDI4400VS-A	73,600	4,416	R513A	110	8.2	3	16	DN100 PN16	1135x1203x1747	669	45	70
HDI5400VS-A	90,000	5 400	R513A	110	8.6	3	16	DN150 PN16	1300x1750x1810	1000	45	70
HDI6600VS-A	110,400	6,624	R513A	110	9.7	3	16	DN150 PN16	1300x1750x1810	1110	45	70
HDI7200VS-A	120,000	7200	R513A	110	11	3	16	DN200 PN16	1400x2200x1870	1330	45	70
HDI8800VS-A	147,200	8,832	R513A	110	14,2	3	16	DN200 PN16	1400x2200x1870	1510	45	70
HDI10800VS-A	180,000	10,800	R513A	110	16,7	3	16	DN200 PN16	1451x3196x2427	2280	45	70
HDI13200VS-A	220,000	13,248	R513A	110	19.3	3	16	DN200 PN16	1451x3196x2427	2310	45	70
HDI14400VS-A	240,000	14,400	R513A	110	22.6	3	16	DN250 PN16	1451x3196x2427	2470	45	70

Nom de Modèle	Volume Débit (l/min)	Débit volumétrique (m³/h)	Gaz réfrigérant	Alimentation (V/ph/Hz)	Puissance nominale absorbée (kW)	Pression Point de rosée (°C)	Pression maximale (bar(g))	Raccords d'air (BSP / DN)	Dimensions (mm)	Poids (kg)	Température ambiante maximale (°C)	Température d'entrée maximale (°C)
HDI1260VS-W	21,000	1,260	R513A	400/3/50	1.7	3	16	DN80 PN16	790x1000x1595	232	45	70
HDI1800VS-W	30,000	1,800	R513A	400/3/50	2.6	3	16	DN80 PN16	790x1000x1595	255	45	70
HDI2200VS-W	36,800	2,208	R513A	400/3/50	3.4	3	16	DN80 PN16	790x1000x1595	271	45	70
HDI2400VS-W	40,000	2,400	R513A	400/3/50	3.8	3	16	DN100 PN16	1135x1203x1747	475	45	70
HDI3000VS-W	50,000	3,000	R513A	400/3/50	4.0	3	16	DN100 PN16	1135x1203x1747	547	45	70
HDI3600VS-W	60,000	3,600	R513A	400/3/50	5.2	3	16	DN100 PN16	1135x1203x1747	554	45	70
HDI4400VS-W	73,600	4,416	R513A	400/3/50	7.2	3	16	DN100 PN16	1135x1203x1747	616	45	70
HDI5400VS-W	90,000	5,400	R513A	400/3/50	7.5	3	16	DN150 PN16	1300x1750x1810	940	45	70
HDI6600VS-W	110,400	6,624	R513A	400/3/50	8.3	3	16	DN150 PN16	1300x1750x1810	1110	45	70
HDI7200VS-W	120,000	7,200	R513A	400/3/50	9.4	3	16	DN200 PN16	1400x2200x1870	1330	45	70
HDI8800VS-W	147,200	8,832	R513A	400/3/50	12.5	3	16	DN200 PN16	1400x2200x1870	1510	45	70
HDI10800VS-W	180,000	10,800	R513A	400/3/50	15.1	3	16	DN200 PN16	1451x3196x2427	2180	45	70
HDI13200VS-W	220,000	13,248	R513A	400/3/50	16.6	3	16	DN200 PN16	1451x3196x2427	2210	45	70
HDI14400VS-W	240,000	14,400	R513A	400/3/50	18.8	3	16	DN250 PN16	1451x3196x2427	2370	45	70
HDI17600VS-W	294,000	17,664	R513A	400/3/50	25	3	16	DN250 PN16	1451x3196x2427	2750	45	70

Amérique du Nord

Europe

Afrique, Moyen-Orient et Inde

Asie-Pacifique

Amérique latine et Caraïbes

Global

Série HDI Sécheurs D'Air Réfrigérés à Détente Directe

Caractéristiques

Aperçu de la Gamme de Sécheurs Hankison HDI

Économisez encore plus d’énergie avec les modèles HDI-E

Maximiser l'efficacité avec la technologie de vitesse variable HDI-VS

Spécifications

HDI

HDI-E

HDI-VS

Téléchargements

Hankison EMEIA HDI Air Dryers Brochure

Hankison Dryers HDI-VS Brochure EMEIA FR
