Refroidisseurs Secondaires à Eau A-AV

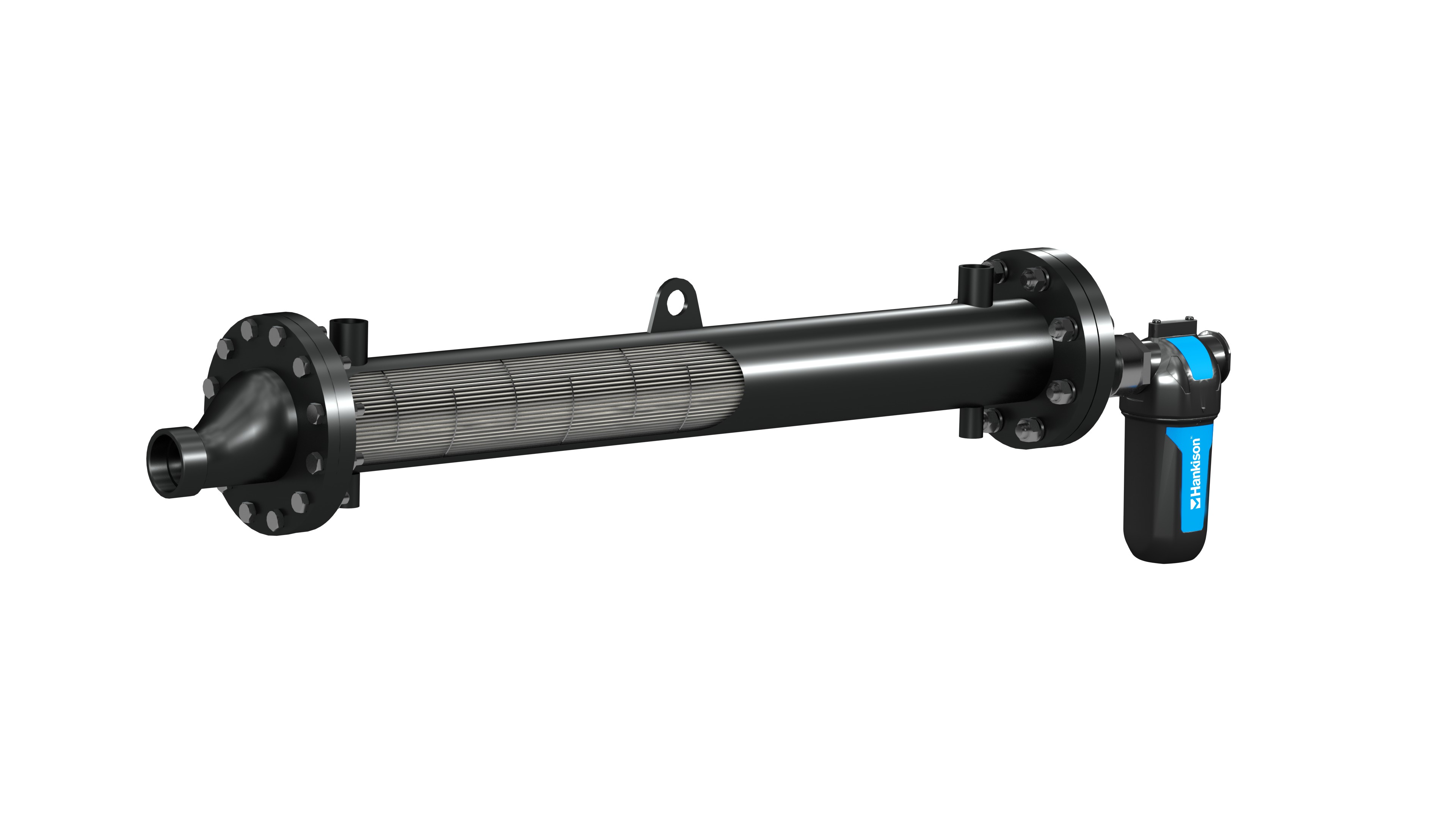

Hankison Aftercooler A-AV Series With Adaptor

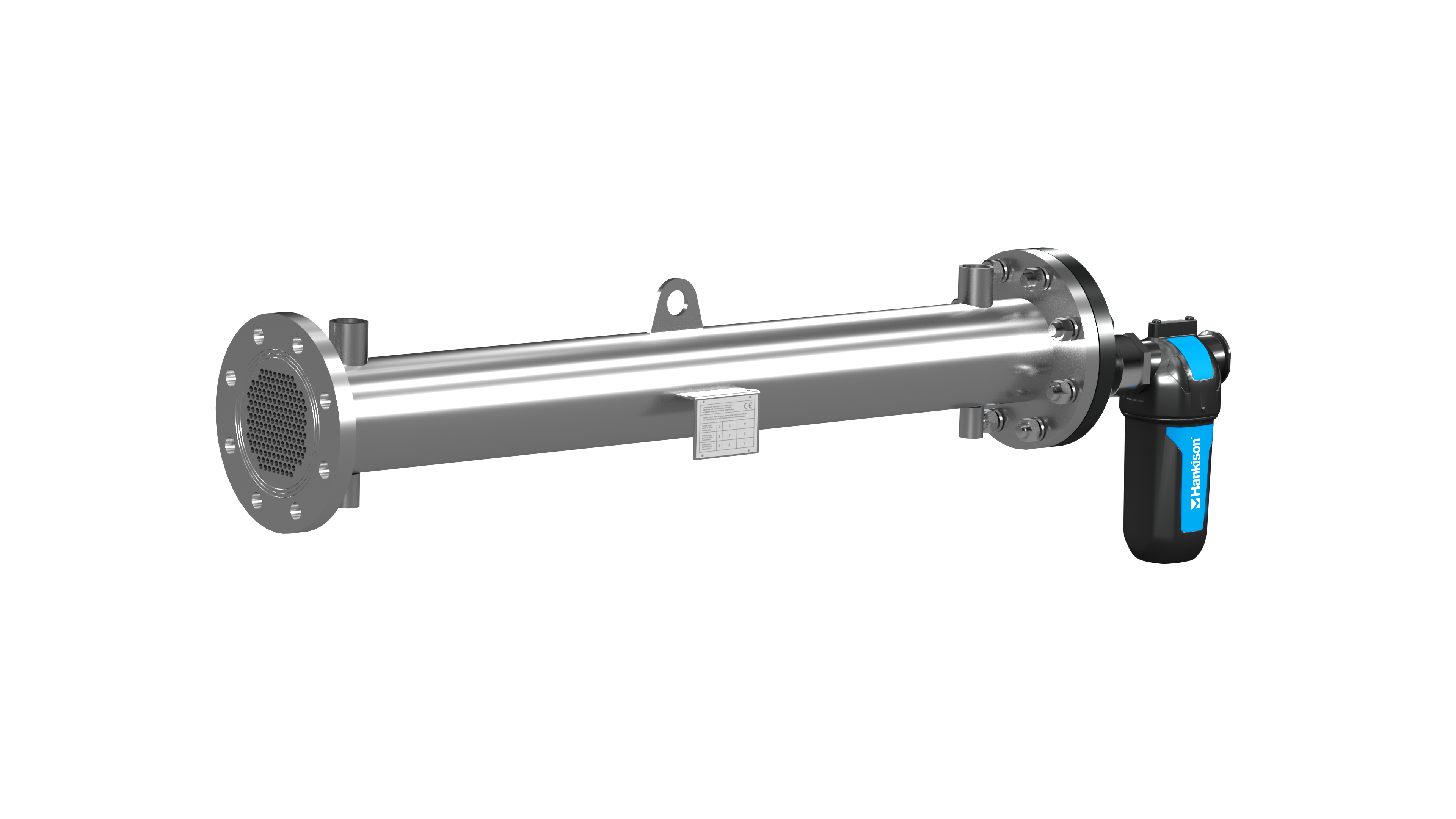

Hankison Aftercooler A-AV Series Without Adaptor

Refroidissement intelligent pour les systèmes d'air comprimé
Les refroidisseurs secondaires A-AV de Hankison assurent une évacuation efficace de la chaleur juste après la compression, ce qui permet d'obtenir des températures d'air stables et de protéger l'équipement en aval. En refroidissant l'air à une température proche de celle de l'eau, ces unités minimisent l'humidité et améliorent la fiabilité du système.

Pourquoi choisir les refroidisseurs secondaires A-AV ?

Haute fiabilité - Conçu pour les environnements industriels exigeants
Polyvalence - Plusieurs tailles et configurations pour toutes les installations
Efficacité énergétique - Conception à contre-courant pour un transfert de chaleur optimal
Séparation intégrée des condensats - Un air plus propre et plus sec pour de meilleures performances

Nous contacter

Demande de devis

Demander un service, des pièces ou une assistance

Paramètres de fonctionnement :

Pression :
- A-AV 27-350 : 7 bar (max 16 bar)
- A-AV 450-1830 : 7 bar (max 16 bar)
- A-AV 2500-6300 : 7 bar (max 12 bar)
Température d'entrée de l'air comprimé : 120 °C (max +200 °C)
Température d'entrée de l'eau : 15 °C (max 90 °C)
Pression d'entrée d'eau maximale : 10 bar
Température ambiante : 1-65 °C

Modèles A-AV 27-350

Gamme	Débit d'air maximal		Connexion AIR		Eau	Drain connexion (BSP)	Dimensions [mm]								Poids
Gamme	[m3/h]	[lt/min]	IN	OUT	IN/OUT	Drain connexion (BSP)	A	A1	A2	B	D	231	L	H	A [kg]	AV [kg]	A_S [kg]	AV_S [kg]
27	160	2.667	DN 100	1-1/2" BSP	1" BSP	1/2" BSP	85	915	1000	356	114.3	548	1278	1555	52	52	34	52
42	250	4.167	DN 100	1-1/2" BSP	1" BSP	1/2" BSP	85	1065	1150	356	114.3	548	1433	1715	40	55	40	55
75	450	7.500	DN 100	1-1/2" BSP	1" BSP	1/2" BSP	85	1215	1300	357	114.3	548	1583	1865	45	58	45	58
125	750	12,500	DN 100	2" BSP	DN 40	1/2" BSP	92	1300	1500	474	114.3	595	1831	2164	47	60	47	60
160	1,000	16.667	DN 125	3" BSP	DN 40	1/2" BSP	100	1400	1500	700	139.7	730	1929	2413	65	85	65	85
270	1,600	26,667	DN 125	3" BSP	DN 50	1/2" BSP	105	1445	1550	700	139.7	730	1979	2463	71	88	71	88
350	2.100	35.000	DN 150	3" BSP	DN 65	1/2" BSP	112	1488	1600	700	168.3	816	2044	2571	6 x 160	6 x 160	95	6 x 160
450	2.700	45.000	DN 200	DN 100	DN 65	3/4" BSP	112	1488	1600	840	193.7	1005	2120	2620	105	145	105	145
560	3.400	56.667	DN 200	DN 100	DN 80	3/4" BSP	112	1475	1600	840	219.1	1005	2120	2620	170	210	170	210
800	4.800	80.000	DN 250	DN 150	DN 100	3/4" BSP	137	1263	1400	995	273	1169	1975	2650	250	310	250	310
1000	6.200	103.333	DN 250	DN 150	DN 100	3/4" BSP	137	1262	1400	1014	273	1239	2045	2665	270	330	270	330
1250	7.500	125.000	DN 250	DN 150	DN 100	1" BSP	138	1513	1650	1049	273	1169	2365	2900	310	370	310	370
1830	11.000	183.333	DN 300	DN 200	DN 125	1" BSP	150	1500	1650	1250	323.9	1462	2415	3175	445	535	445	535
2 500	15,000	250.000	DN 400	DN 250	DN 150	1-1/2" BSP	200	1350	1553	1463	403.4	1895	2540	3400	650	820	650	820
3800	23.000	383.333	DN 450	DN 250	DN 200	1-1/2" BSP	250	1350	1600	1490	457.2	2131	2720	3725	875	1100	875	1100
5100	31.000	516.667	DN 500	DN 300	DN 200	2" BSP	250	1550	1750	1 900	508	2477	3 100	4155	1510	1825	1510	1825
6300	38.000	633.333	DN 600	DN 350	DN 200	2" BSP	250	1500	1750	2 040	609.6	2834	3235	4415	1625	2120	1625	2120

A : standard - échangeur en acier au carbone (installation horizontale) / AV : échangeur en acier au carbone (installation verticale) A_S : échangeur en acier inoxydable (installation horizontale) / AV_S : échangeur en acier inoxydable (installation verticale)

* Les caractéristiques des produits peuvent être modifiées sans préavis. Contactez-nous pour obtenir les fiches techniques les plus récentes, plus de dessins techniques

et plus d'informations sur les options, les facteurs de correction et la filtration suggérée
