Energiesparende Kühllufttrockner der Serie HDI

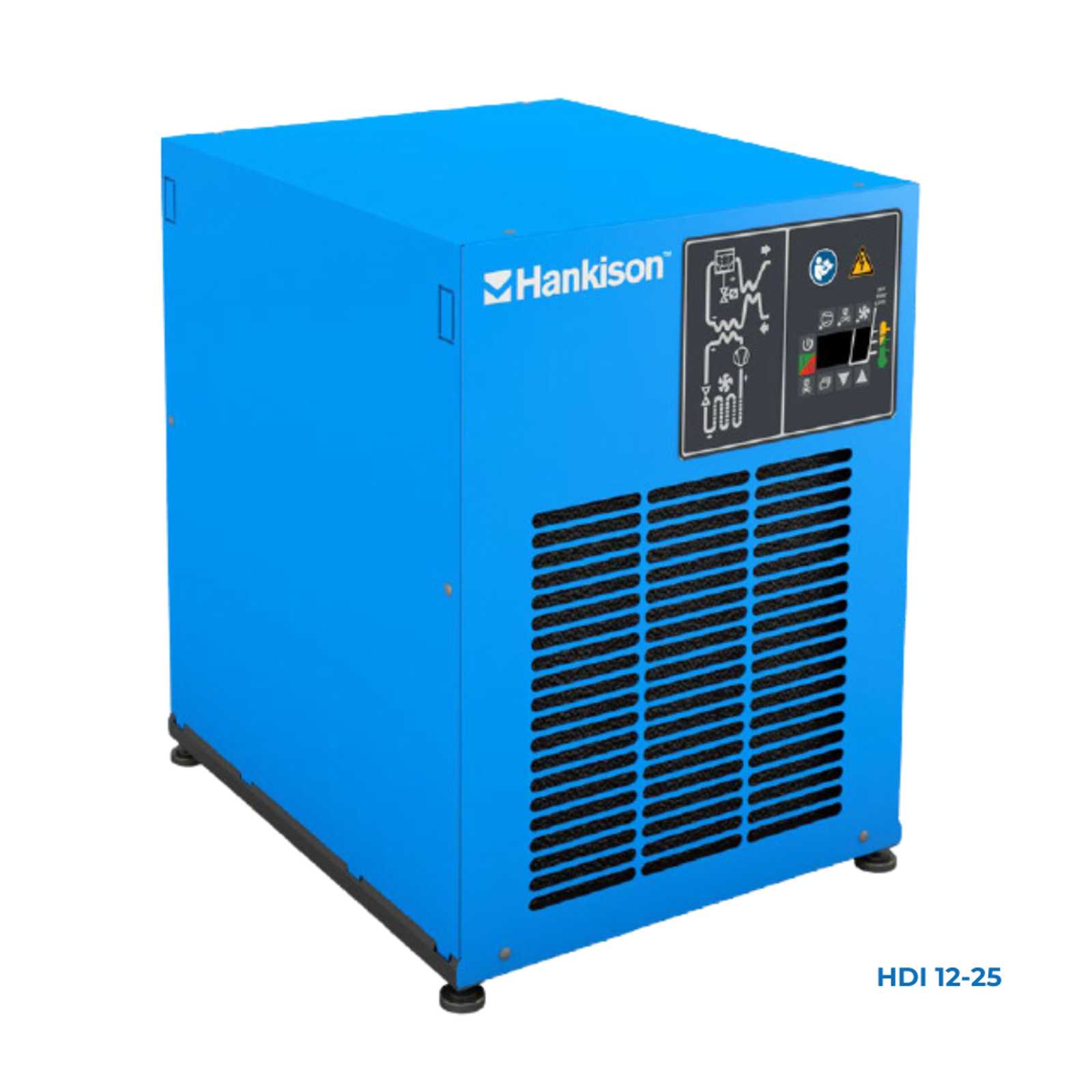

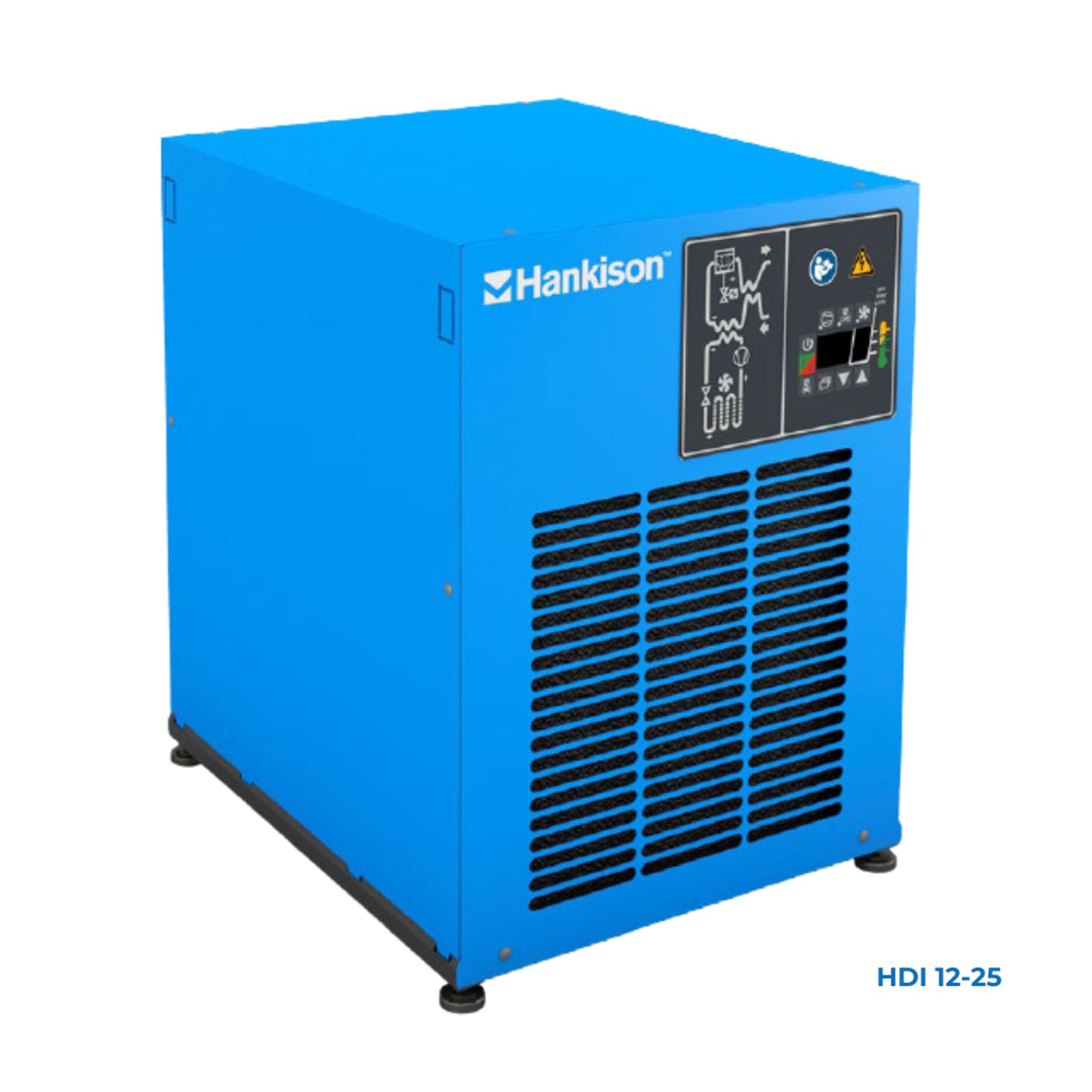

Hankison hdi refrigerated air dryer 12-25

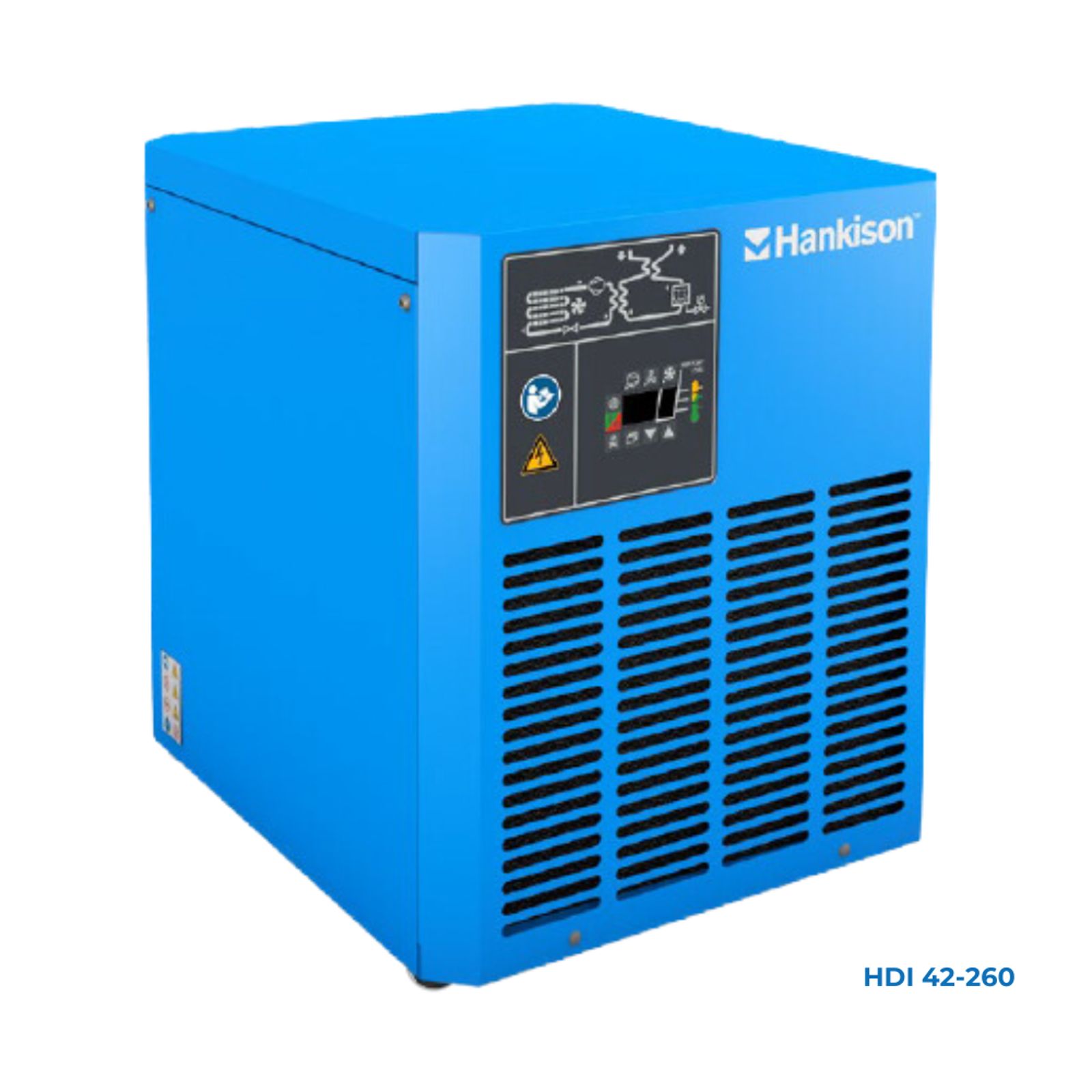

Hankison hdi refrigerated air dryer 42-260

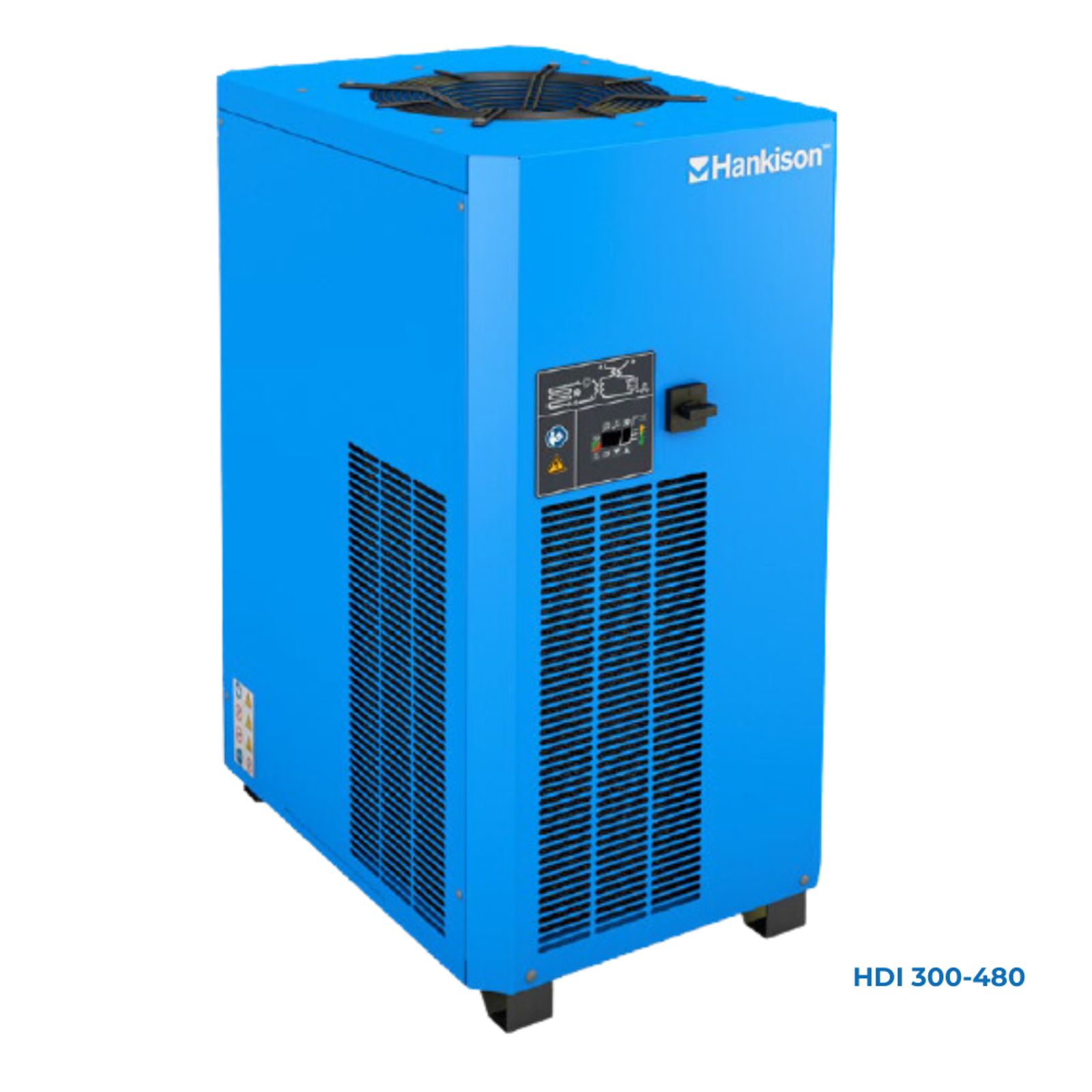

Hankison hdi refrigerated air dryer 300-480

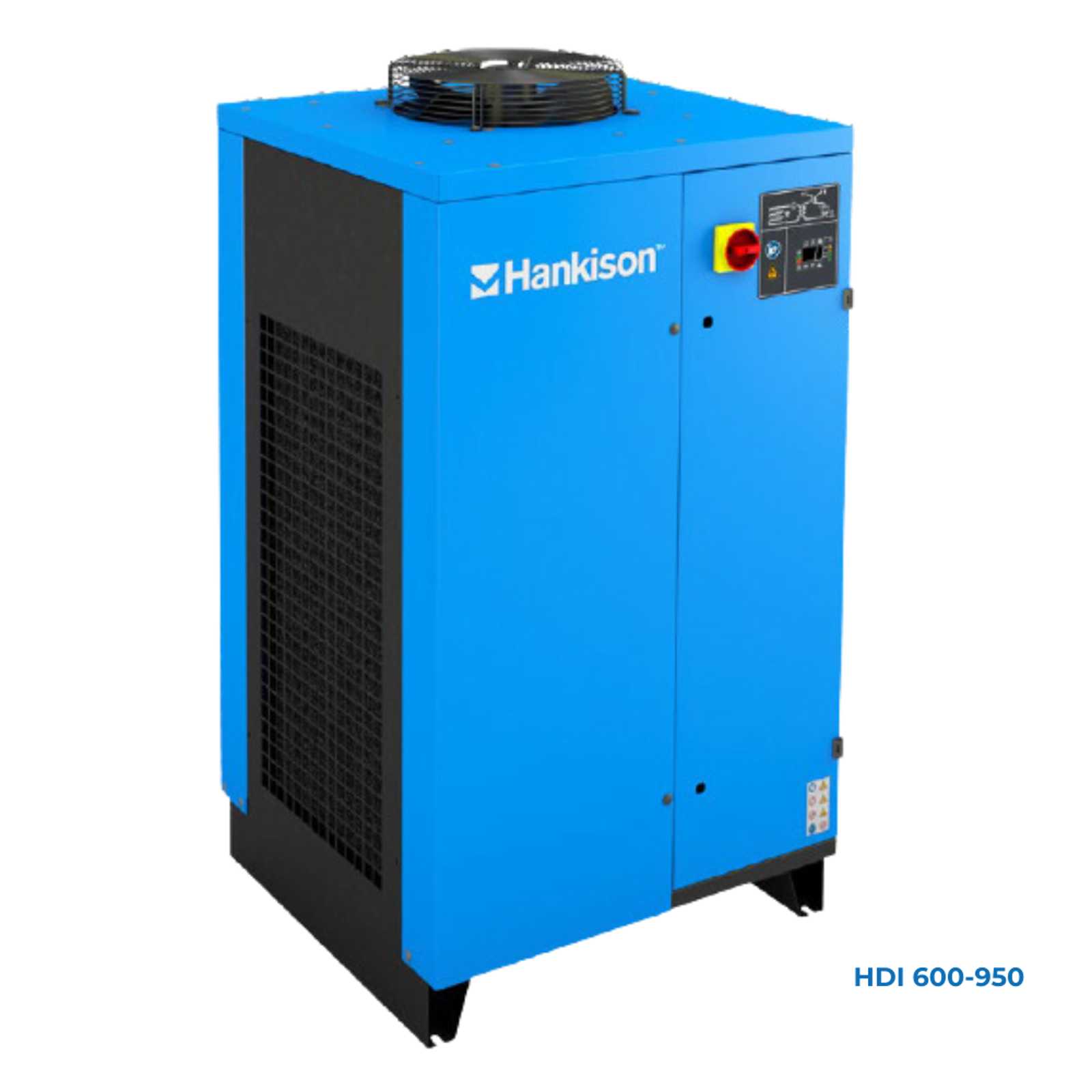

Hankison hdi refrigerated air dryer 600-950

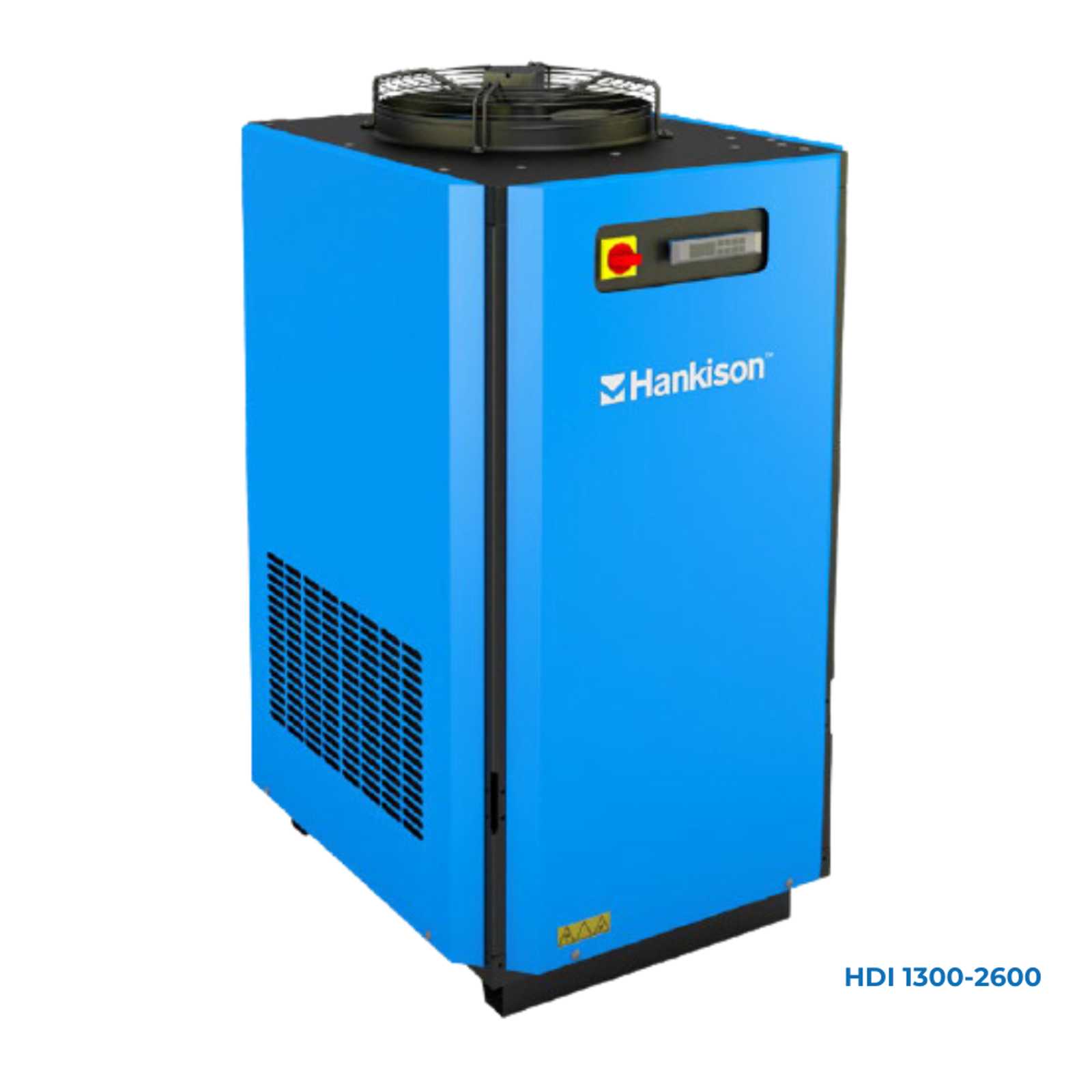

Hankison hdi refrigerated air dryer 1300-2600

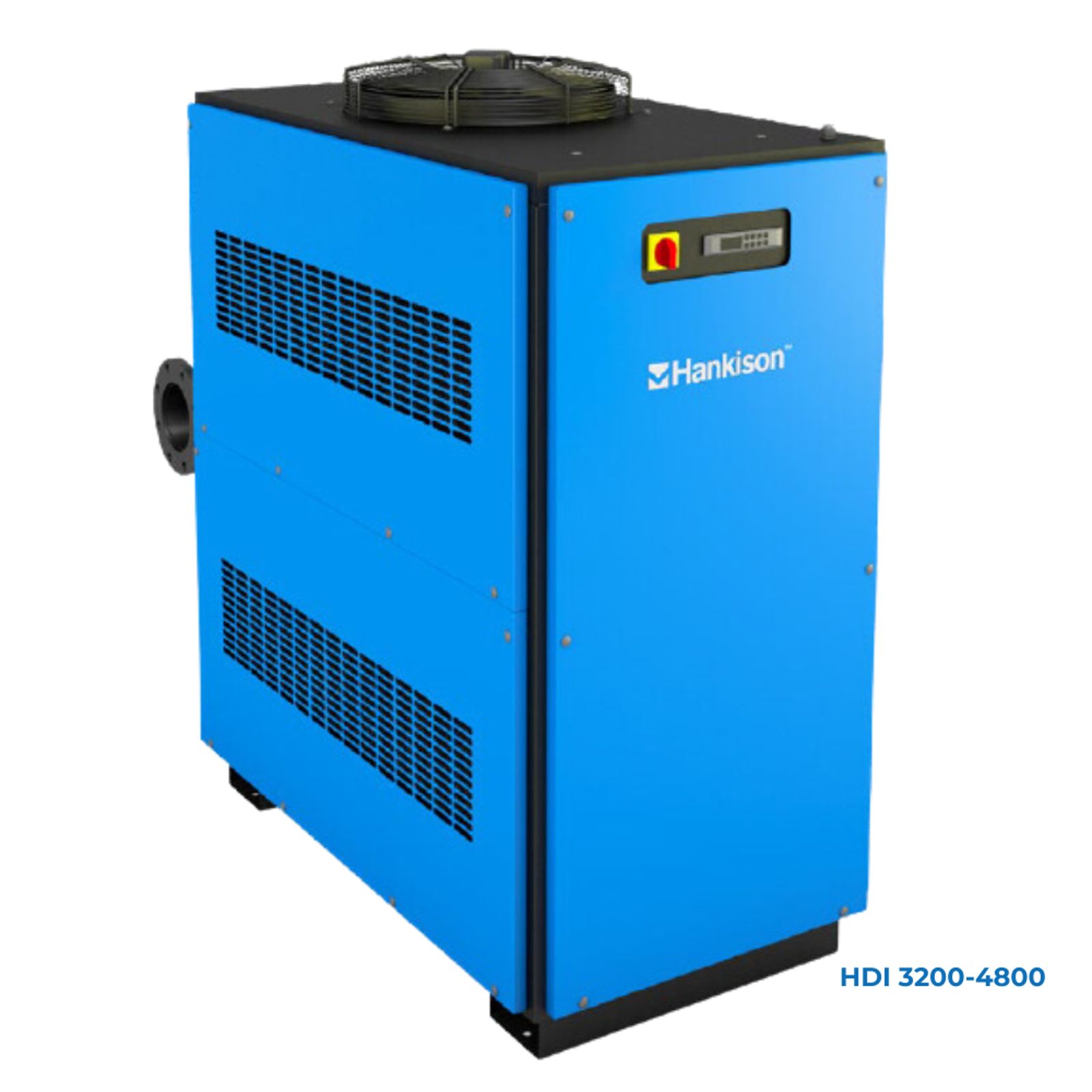

Hankison hdi refrigerated air dryer 3200-4800

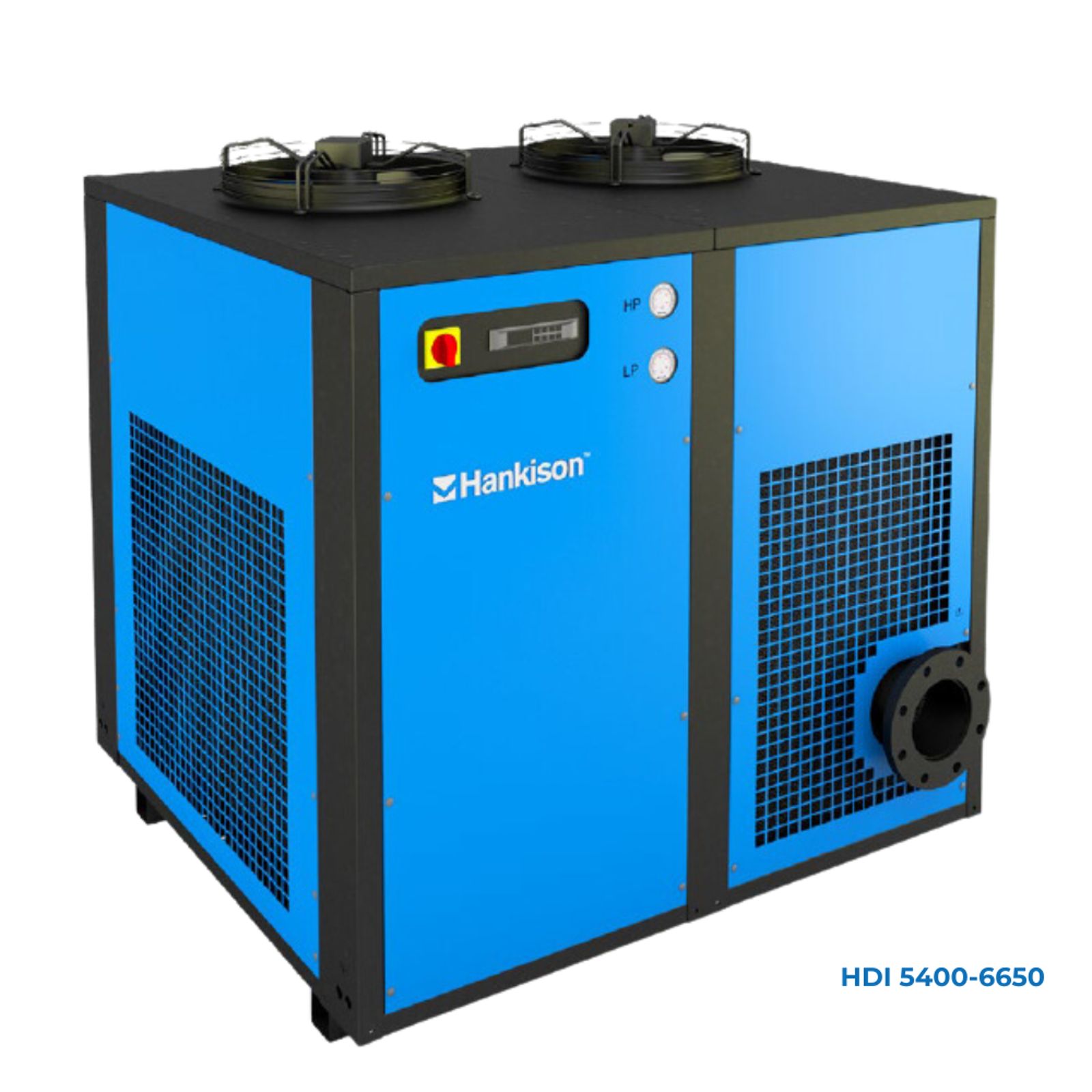

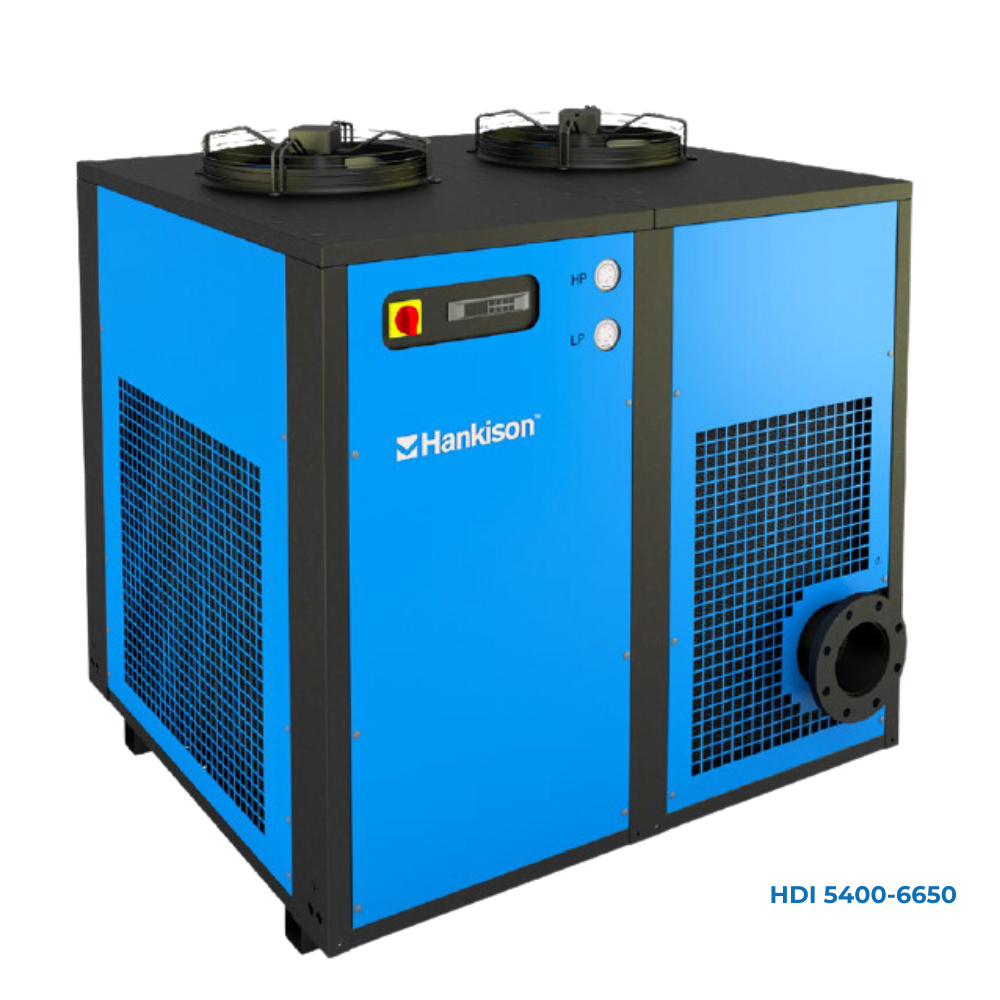

Hankison hdi refrigerated air dryer 5400-6650

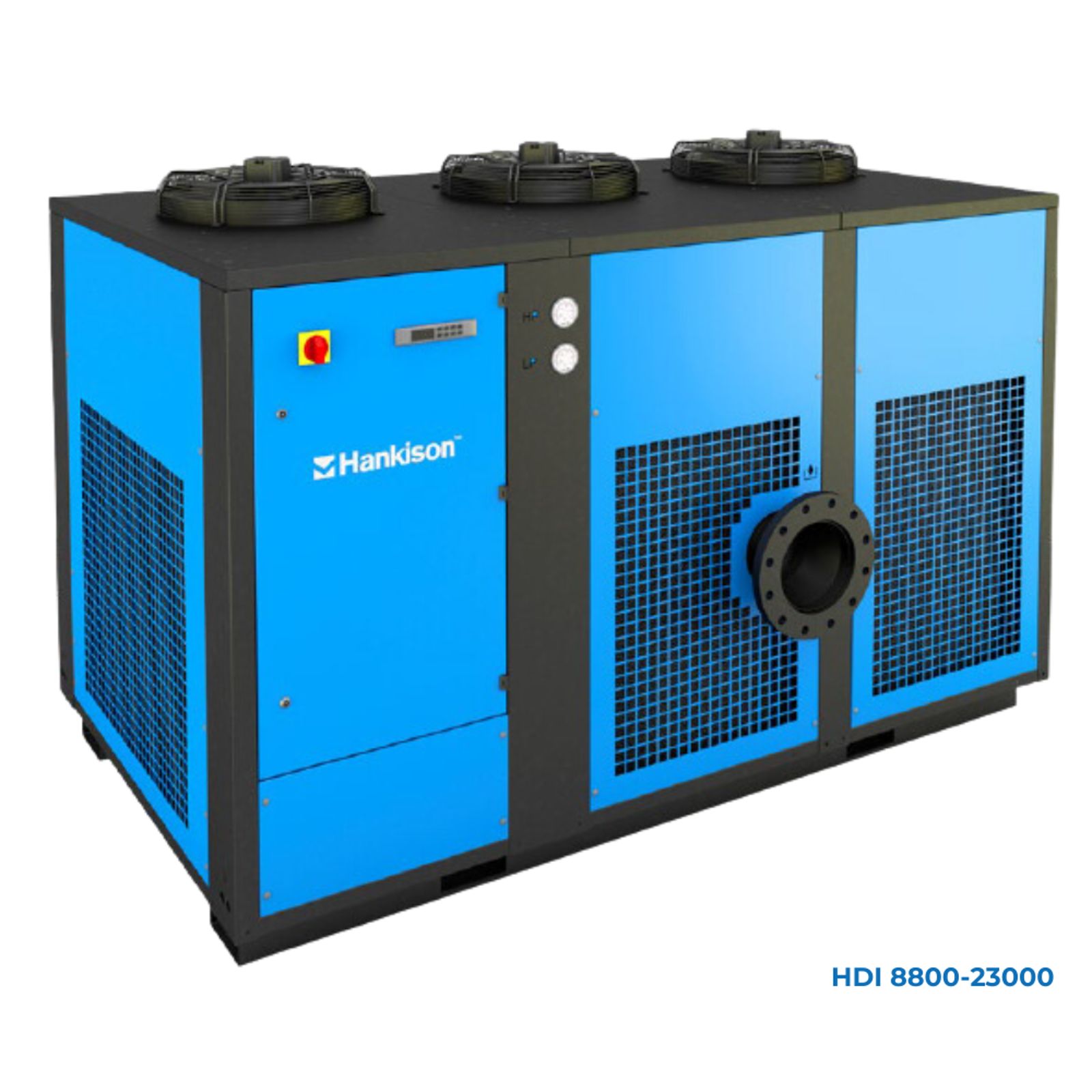

Hankison hdi refrigerated air dryer 880-23000

Gekühlte Drucklufttrockner

Luftdurchsatz:

a) HDI - 12m³/h bis 23.000m³/h

b) HDI-E 54m³/h bis 5400m³/h

Die Direktverdampfungs-Kältetrockner von Hankison sind eine neue Ergänzung unserer Produktlinie, die die Prinzipien der Zuverlässigkeit und Effizienz verkörpert. Diese Serie umfasst HDI- und HDI-E-Modelle mit zusätzlichen Energiesparfunktionen. Diese Trockner sind so konzipiert, dass sie eine gleichbleibend hohe Leistung und optimale Effizienz für verschiedene industrielle Druckluftanwendungen bieten.

Unsere Trockner bieten eine Reihe von Lösungen für die Trocknung unter Verwendung moderner Kühltechnologie mit luft- und wassergekühlten Versionen. Sie sind in einer breiten Palette von Modellen erhältlich, mit Luftvolumenströmen von 12 m³/h bis 23.000 m³/h (bei 3°C Drucktaupunkt) für HDI-Modelle und HDI-E 54m³/h bis 5400m³/h für HDI-E-Modelle.

Alle Modelle dieser Reihe verfügen über die ISO-Klasse 4 und verwenden das umweltfreundliche Kältemittel R513A (), damit Unternehmen ihre Umweltziele erreichen können.

Kontakt Angebot anfordern Service, Teile oder Support anfordern

Luftgekühlte Kondensation (serienmäßig) - Wasser- und Seewasserversionen sind optional ab 600 m3/h erhältlich.

Victaulic-Verbindungen (optional) - Für den schnellen und einfachen Anschluss von Rohrleitungen.

Zuverlässiges Design - Scroll-Verdichter mit korrosionsbeständigen Materialien. Sie verfügen über weniger bewegliche Teile, sind vollständig instrumentiert und überwacht und werden durch elektrische Gehäuse der Schutzart IP42 geschützt.

Geringerer Platzbedarf- 30 % kleiner als das Vorgängermodell.

Innovatives Bedienfeld - Mit allen wichtigen Funktionen, die Sie zur Steuerung und Überwachung des Geräts erwarten würden:

• Frostschutzmodus - deaktiviert Trockner zur Vermeidung von Eisbildung

• Alarm-Anzeige: Taupunkt, hohe/niedrige Temperatur, hohe Umgebungstemperatur

• Fernbedienung ON/OFF

(optional)• Alarmverlauf

• Management des Kondensatabflusses

Neue Wärmetauscher - In unseren Labors entworfen und entwickelt, um höchste Leistung bei geringstem Druckverlust zu erzielen.Durch den Einsatz des neuenHankison-Wärmetauscherskonnten dieEin- und Ausgangssammler entfernt werden.

Innovativer, verlustfreier Abfluss Mit direkt imFeuchtigkeitsabscheider installiertem Sensor und über das Hauptbedienfeld verwalteter Steuerlogik.

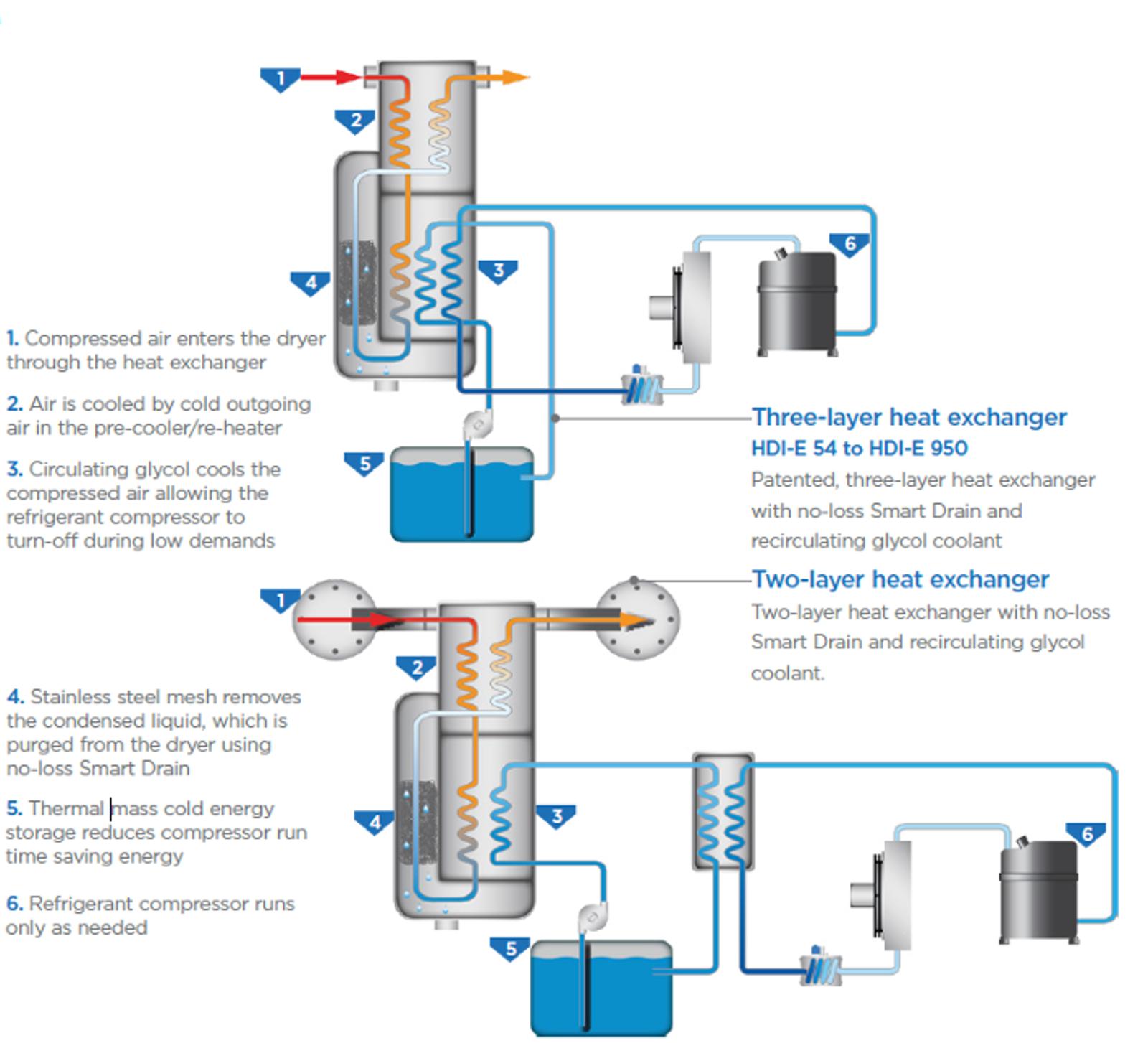

Funktionsprinzip der gekühlten Drucklufttrockner HDI-E von Hankison

Übersicht über das Hankison HDI-Trocknerprogramm

HDI 12-480

Die kleinen Kühllufttrockner der Reihe wurden für maximale Effizienz und Zuverlässigkeit entwickelt. Alle Modelle verfügen über einen hocheffizienten Wärmetauscher und einen integrierten Kondensatabscheider. Die Wärmetauscher wurden vollständig in unseren Labors entwickelt. Sie erreichen die geforderte Leistung und weisen einen äußerst geringen Druckabfall auf. Dank unserer patentierten Lösung passt die programmierbare Steuerplatine die Lüfterdrehzahl an die Last an, um unter allen Arbeitsbedingungen eine konstante und hohe Leistung zu garantieren . Jedes Gerät ist mit einer breiten Palette von einstellbaren Einstellungen und Alarmausgängen ausgestattet, wie z. B.:

Hohe Taupunkttemperatur
Gefrierschutzalarm
Störungsmelder

HDI 600-6650

Diese mittelgroßen Trockner stellen die optimale Lösung für diejenigen dar, die Feuchtigkeit aus Anlagen mit großen Luftströmen entfernen müssen. Mit einem völlig neuen Design sind alle Modelle für eine einfache Inspektion und Wartung unter allen Arten Bedingungen ausgelegt. Jedes Gerät ist mit einer elektronischen Steuerplatine, einem Heißgas-Bypass-Ventil, 0-Verlust Abfluss, und allen erforderlichen Funktionen für einen zuverlässigen Betrieb unter allen Arbeitsbedingungen ausgestattet.

HDI 8800- 23000

Eine neue lards Größe Reihe von Lufttrocknern wurde komplett neu konzipiert , um die bestmögliche Kombination aus hoher Effizienz, geringem Druckabfall und reduzierten Abmessungen zu erreichen, mit einer konsequenten Reduzierung der Verwaltungskosten und Installationszeit.Insbesondere wurde der Betrieb vereinfacht und die Anzahl der Schaltkreise und elektronischen Steuerungen rationalisiert, um die Benutzerfreundlichkeit und den Zugang für die Wartung zu verbessern. Die Geräte sind standardmäßig mit "verlustfreiem" Abflussausgestattet.

HDI

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C m3/h	5°C m3/h	7°C m3/h	BSPP		V/Ph/Hz		Leistung in KW	Druck barg	°C	Umgebungsbedingungen °C	W	(mm) D	H	kg
HDI 12	12	13	14	3/8”	R513A	230/1/50	Timer-controlled	0,06	16	60	50	305	360	408	19
HDI 25	25	27	30	3/8”	R513A	230/1/50	Timer-controlled or No Loss	0,12	16	60	50	305	360	408	19
HDI 42	42	46	50	1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,14	16	60	50	390	432	441	26
HDI 54	54	59	64	1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,13	16	60	50	390	432	441	28
HDI 72	72	78	85	1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,17	16	60	50	390	432	441	28
HDI 108	108	118	127	3/4”	R513A	230/1/50	Timer-controlled or No Loss	0,41	16	60	50	420	516	551	36
HDI 144	144	157	170	3/4”	R513A	230/1/50	Timer-controlled or No Loss	0,5	16	60	50	420	516	551	42
HDI 180	180	196	212	3/4”	R513A	230/1/50	Timer-controlled or No Loss	0,5	16	60	50	420	516	551	44
HDI 225	225	245	266	1”	R513A	230/1/50	Timer-controlled or No Loss	0,7	16	60	50	500	595	980	48
HDI 260	260	283	307	1”	R513A	230/1/50	Timer-controlled or No Loss	0,81	16	60	50	500	595	980	49
HDI 300	300	327	354	1-1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,61	16	60	50	500	718	980	79
HDI 360	360	392	425	1-1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,74	16	60	50	500	718	980	79
HDI 480	480	523	566	1-1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,81	16	60	50	500	718	980	85
HDI 600	600	654	708	2”	R513A	230/1/50	No Loss	1,01	16	60	50	720	750	1360	134
HDI 780	780	850	920	2”	R513A	400/3/50	No Loss	1,67	16	60	50	720	750	1360	164
HDI 950	950	1036	1121	2”	R513A	400/3/50	No Loss	2,03	13	60	50	720	750	1360	168
HDI 1300	1300	1417	1534	3”	R513A	400/3/50	No Loss	2,23	14	60	46	806	1012	1539	234
HDI 1500	1500	1635	1770	3”	R513A	400/3/50	No Loss	2,58	14	60	46	806	1012	1539	234
HD1 1800	1800	1962	2124	3”	R513A	400/3/50	No Loss	3,1	14	60	46	806	1012	1539	234
HDI 2250	2250	2453	2655	3”	R513A	400/3/50	No Loss	3,65	14	60	46	806	1012	1539	290
HDI 2600	2600	2834	3068	3”	R513A	400/3/50	No Loss	4,22	14	60	46	806	1012	1539	290
HDI 3200	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,38	14	60	46	880	1819	1796	417
HDI 4200	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	5,96	14	60	46	880	1819	1796	465
HDI 4800	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,81	14	60	46	880	1819	1796	465
HDI 5400	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	9,81	13	60	46	1510	1500	1555	780
HDI 6000	6000	6540	7080	DN150 PN16	R513A	400/3/50	No Loss	10,9	13	60	46	1510	1500	1555	780
HDI 8800	8800	9592	10384	DN200 PN16	R513A	400/3/50	No Loss	13,2	13	60	46	2270	1590	1570	1128
HDI 9600	9600	10464	11328	DN200 PN16	R513A	400/3/50	No Loss	13,56	13	60	46	2270	1590	1570	1128
HDI 11500	11500	12535	13570	DN200 PN16	R513A	400/3/50	No Loss	16,24	13	60	46	2270	1590	1570	1205
HDI 17600	17600	19184	20768	2 x DN200 PN16	R513A	400/3/50	No Loss	26,4	13	60	46	4600	1590	1570	2116
HDI 19200	19200	20928	22656	2 x DN200 PN16	R513A	400/3/50	No Loss	27,12	13	60	46	4600	1590	1570	2256
HDI 23000	23000	25070	27140	2 x DN200 PN16	R513A	400/3/50	No Loss	32,48	13	60	46	4600	1590	1570	2410

HDI-W

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C m3/h	5°C m3/h	7°C m3/h	BSPP		V/Ph/Hz		Leistung in KW	Druck barg	°C	Umgebungsbedingungen °C	W	(mm) D	H	kg
HDI600W	600	654	708	2"	R513A	230/1/50	No Loss	0,96	16	60	46	752	750	1273	143
HDI780W	780	850	920	2"	R513A	400/3/50	No Loss	1,55	13	60	46	752	750	1273	168
HDI950W	950	1036	1121	2"	R513A	400/3/50	No Loss	1,89	13	60	46	752	750	1273	168
HDI1300W	1300	1417	1534	3"	R513A	400/3/50	No Loss	2,04	14	60	46	806	1012	1422	265
HDI1500W	1500	1635	1770	3"	R513A	400/3/50	No Loss	2,36	14	60	46	806	1012	1422	265
HDI1800W	1800	1962	2124	3"	R513A	400/3/50	No Loss	2,83	14	60	46	806	1012	1422	265
HDI2250W	2250	2453	2655	3"	R513A	400/3/50	No Loss	3,375	14	60	46	806	1012	1422	375
HDI2600W	2600	2834	3068	3"	R513A	400/3/50	No Loss	3,9	14	60	46	806	1012	1422	375
HDI3200W	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	5,7	14	60	46	880	1819	1796	460
HDI4200W	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	5,38	14	60	46	880	1819	1796	486
HDI4800W	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,15	14	60	46	880	1819	1796	486
HDI5400W	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	8,98	13	60	46	1510	1500	1437	740
HDI6000W	6000	6540	7080	DN150 PN16	R513A	400/3/50	No Loss	9,973	13	60	46	1510	1500	1437	740
HDI8800W	8800	9592	10384	DN200 PN16	R513A	400/3/50	No Loss	12,14	13	60	46	2270	1590	1440	1010
HDI9600W	9600	10464	11328	DN200 PN16	R513A	400/3/50	No Loss	12,43	13	60	46	2270	1590	1440	1060
HDI11500W	11500	12535	13570	DN200 PN16	R513A	400/3/50	No Loss	14,9	13	60	46	2270	1590	1440	1117
HDI17600W	17600	19184	20768	2 x DN200 PN16	R513A	400/3/50	No Loss	24,28	13	60	46	4600	1590	1570	2020
HDI19200W	19200	20928	22656	2 x DN200 PN16	R513A	400/3/50	No Loss	24,86	13	60	46	4600	1590	1570	2120
HDI23000W	23000	25070	27140	2 x DN200 PN16	R513A	400/3/50	No Loss	29,8	13	60	46	4600	1590	1570	2234

HDIE

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C m3/h	5°C m3/h	7°C m3/h	BSPP		V/Ph/Hz		Leistung in KW	Druck barg	°C	Umgebungsbedingungen °C	W	(mm) D	H	kg
HDI54E	54	58,86	63,72	1/2"	R513A	230/1/50	No Loss	0,24	16	60	50	386	500	651	37
HDI72E	72	78,48	84,96	1/2"	R513A	230/1/50	No Loss	0,32	16	60	50	386	500	651	41
HDI108E	108	117,72	127,44	3/4"	R513A	230/1/50	No Loss	0,45	16	60	50	386	500	651	46
HDI144E	144	156,96	169,92	3/4"	R513A	230/1/50	No Loss	0,51	16	60	50	386	500	651	49
HDI180E	180	196,2	212,4	1"	R513A	230/1/50	No Loss	0,54	16	60	50	423	567	771	67
HDI240E	240	261,6	283,2	1"	R513A	230/1/50	No Loss	0,846	16	60	50	423	567	771	69
HDI300E	300	327	354	1-1/2"	R513A	230/1/50	No Loss	0,65	16	60	50	500	718	980	104
HDI360E	360	392,4	424,8	1-1/2"	R513A	230/1/50	No Loss	0,78	16	60	50	500	718	980	107
HDI480E	480	523,2	566,4	1-1/2"	R513A	230/1/50	No Loss	0,84	16	60	50	500	718	980	119
HDI600E	600	654	708	2"	R513A	230/1/50	No Loss	1,05	16	60	50	779	720	1360	186
HDI780E	780	850,2	920,4	2"	R513A	400/3/50	No Loss	1,62	13	60	50	779	720	1360	227
HDI950E	950	1035,5	1121	2"	R513A	400/3/50	No Loss	2,08	13	60	50	779	720	1360	237
HDI1300E	1300	1417	1534	3"	R513A	400/3/50	No Loss	2,32	14	60	46	806	1012	1539	394
HDI1500E	1500	1635	1770	3"	R513A	400/3/50	No Loss	2,68	14	60	46	806	1012	1539	394
HDI1800E	1800	1962	2124	3"	R513A	400/3/50	No Loss	3,22	14	60	46	806	1012	1539	394
HDI2250E	2250	2452,5	2655	3"	R513A	400/3/50	No Loss	3,74	14	60	46	806	1012	1539	399
HDI2600E	2600	2834	3068	3"	R513A	400/3/50	No Loss	4,32	14	60	46	806	1012	1539	399
HDI3200E	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,68	14	60	46	880	1819	1796	810
HDI4200E	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	6,8	14	60	46	880	1819	1796	840
HDI4800E	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	7,18	14	60	46	880	1819	1796	840
HDI5400E	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	11,12	13	60	46	1510	1500	1555	1020

HDIE-W

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C m3/h	5°C m3/h	7°C m3/h	BSPP		V/Ph/Hz		Leistung in KW	Druck barg	°C	Umgebungsbedingungen °C	W	(mm) D	H	kg
HDI1300E-W	1300	1417	1534	3"	R513A	400/3/50	No Loss	2,55	14	60	46	806	1012	1422	394
HDI1500E-W	1500	1635	1770	3"	R513A	400/3/50	No Loss	2,95	14	60	46	806	1012	1422	394
HDI1800E-W	1800	1962	2124	3"	R513A	400/3/50	No Loss	3,54	14	60	46	806	1012	1422	394
HDI2250E-W	2250	2452,5	2655	3"	R513A	400/3/50	No Loss	4,12	14	60	46	806	1012	1422	428
HDI2600E-W	2600	2834	3068	3"	R513A	400/3/50	No Loss	4,75	14	60	46	806	1012	1422	428
HDI3200E-W	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,07	14	60	46	880	1819	1671	830
HDI4200E-W	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	6,52	14	60	46	880	1819	1671	860
HDI4800E-W	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,52	14	60	46	880	1819	1671	860
HDI5400E-W	5400	5886	6372	DN150	R513A	400/3/50	No Loss	12,24	13	60	45	1510	1500	1438	1020
