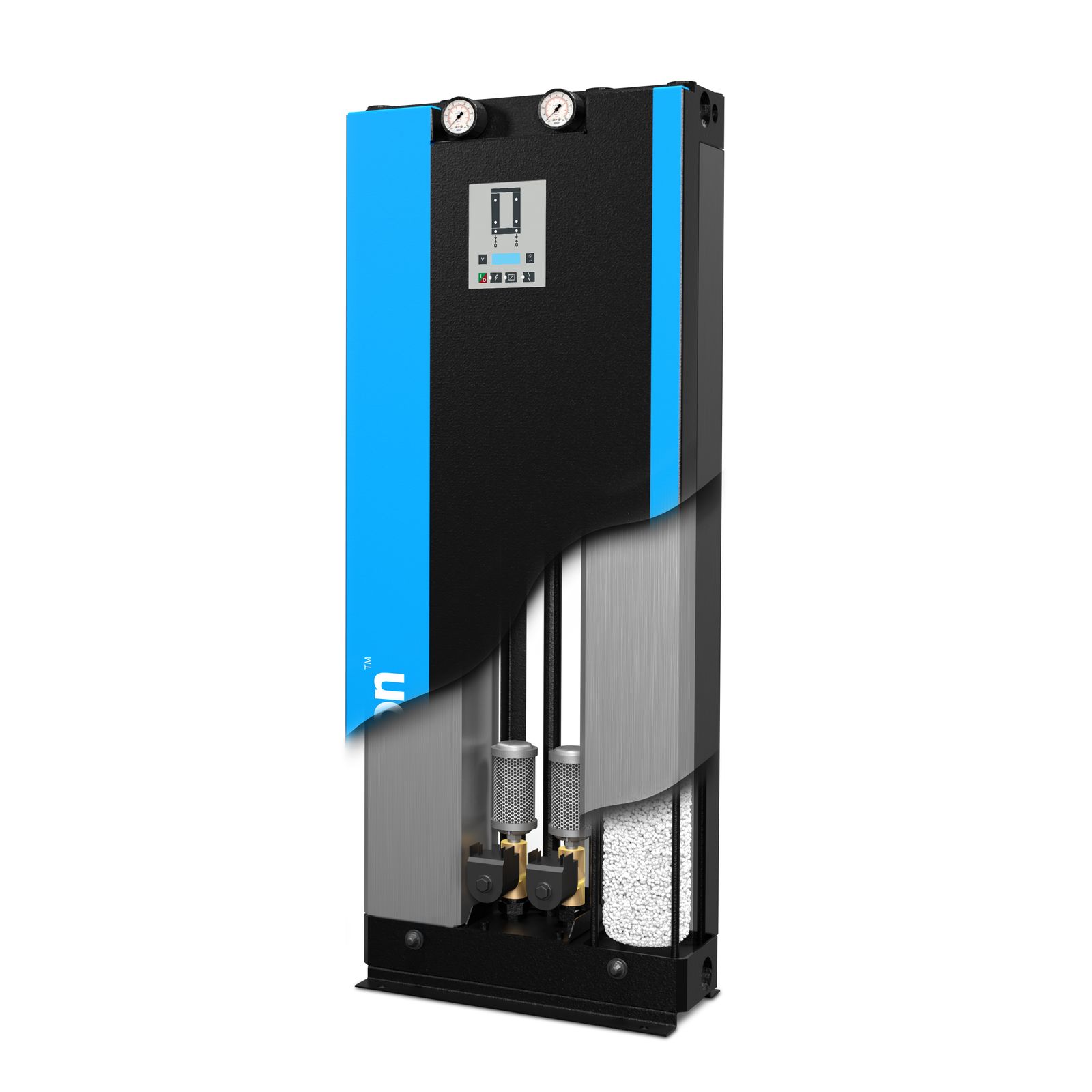

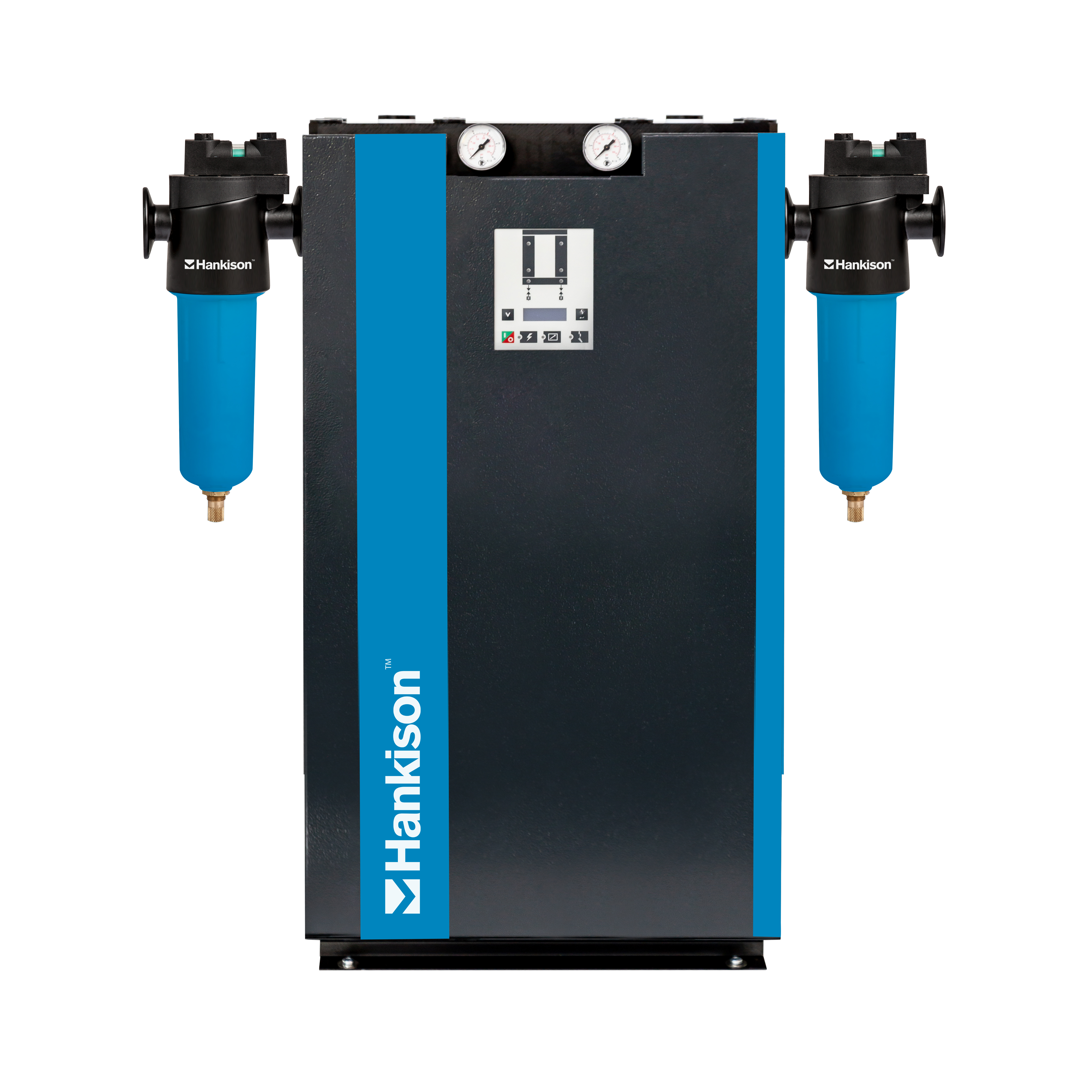

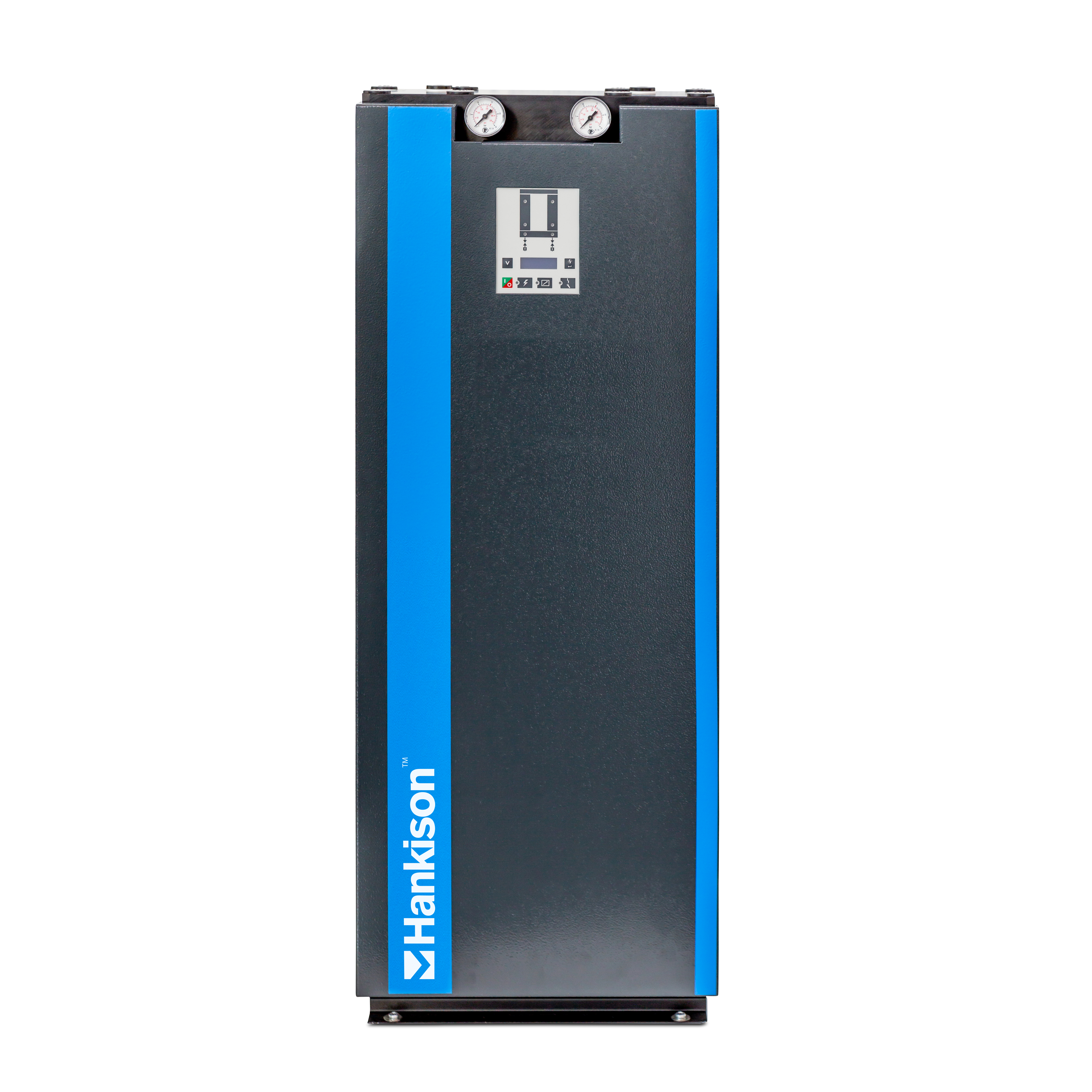

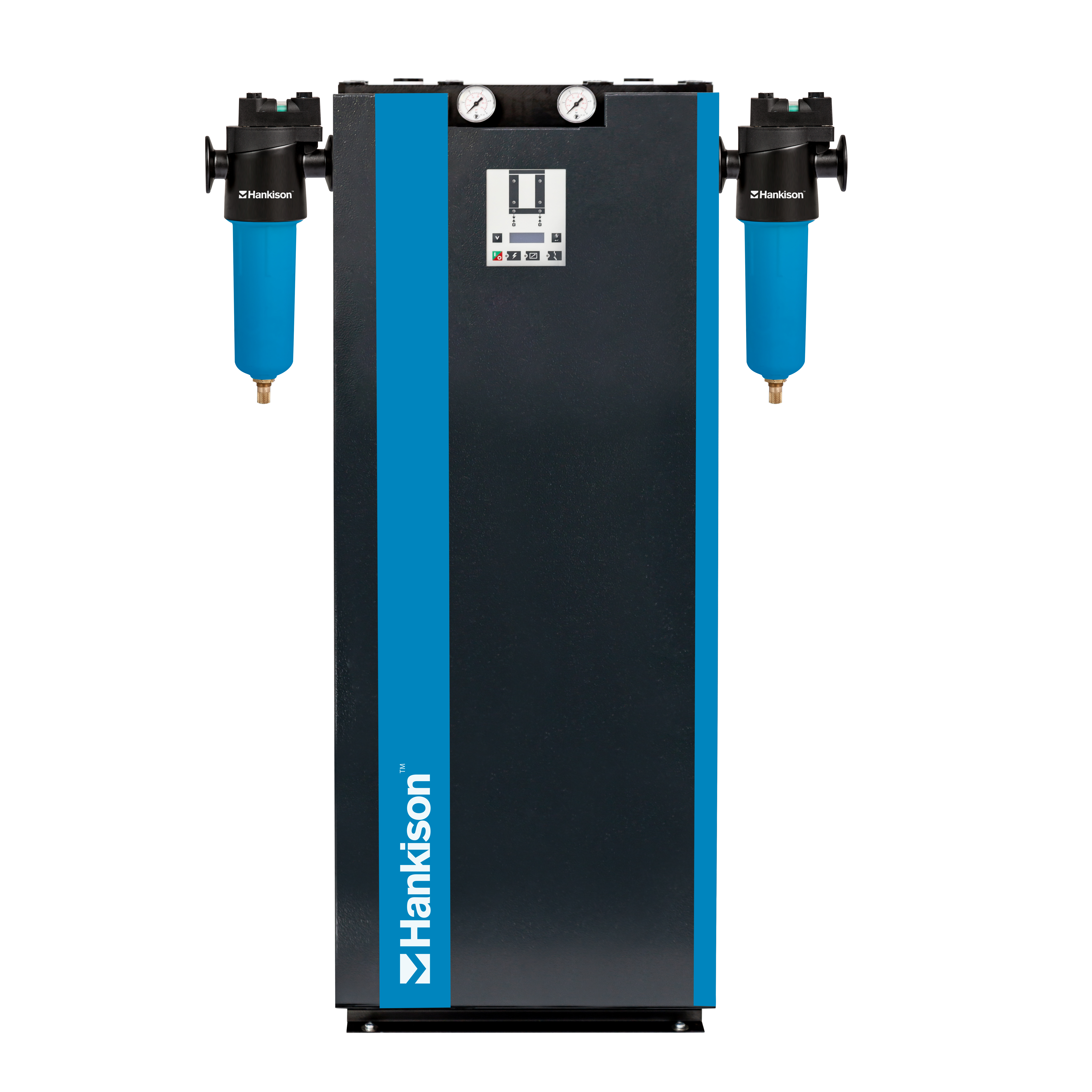

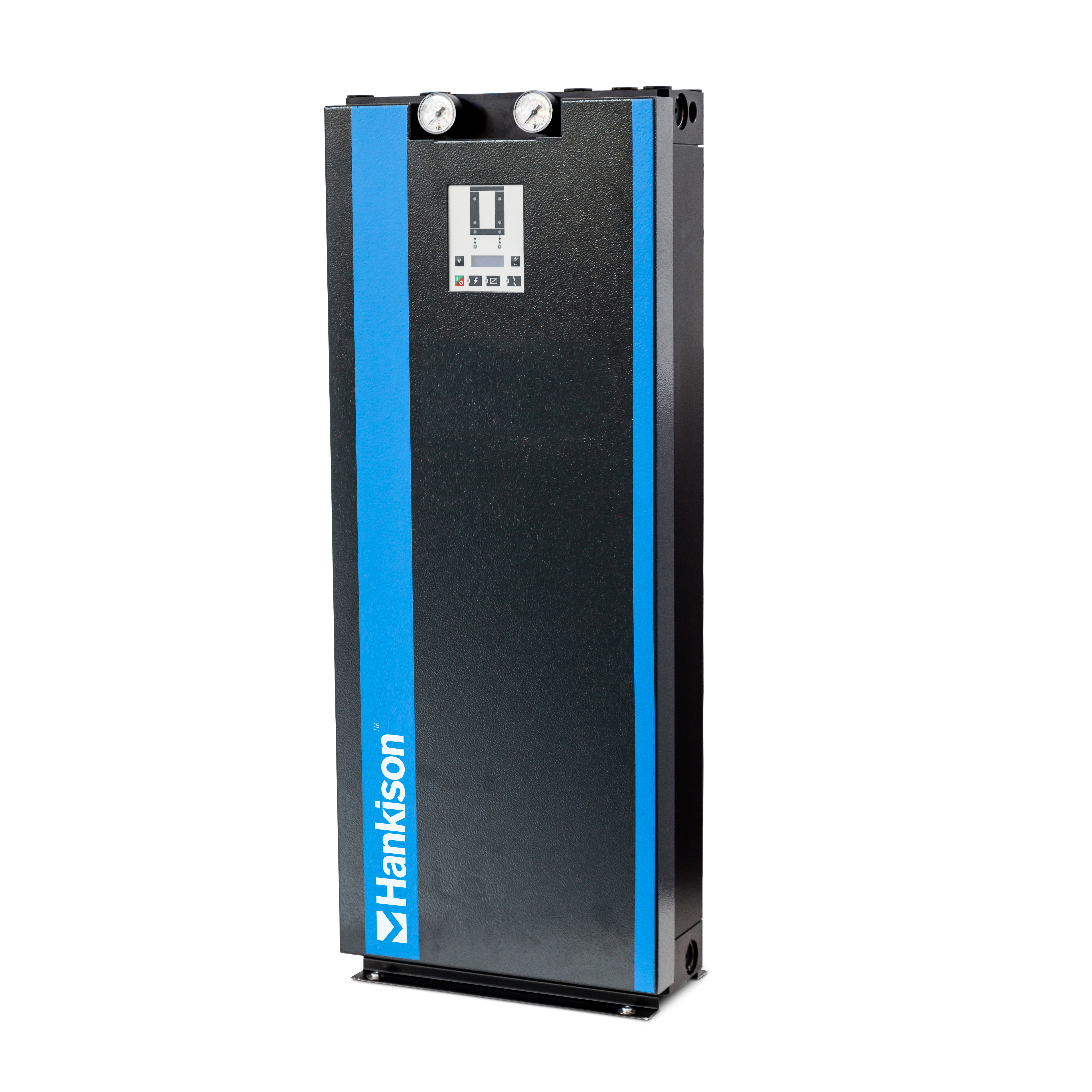

Série HSHD Sécheurs D'air Dessiccatifs Modulaires sans Chaleur

Compacts et intuitifs, les sécheurs d'air dessiccatifs modulaires de la série HSHD de Hankison sont dotés de communications robustes, sont approuvés par CSA/UL et enregistrés par CRN. Aussi puissant que polyvalent, le HSHD a été conçu et éprouvé en Allemagne pour protéger les applications sensibles à l'humidité nécessitant des points de rosée à basse pression en fournissant des points de rosée de ISO 8573-1 : 2010 Classe 1 (-100°F, -70°C) et Classe 2 (-40°C) avec des débits de 7 à 40 scfm (12m3/h à 68m3/h). La série HSHD de est une solution parfaite pour les laboratoires, les hôpitaux, la fabrication de produits pharmaceutiques et d'autres installations de haute technologie qui exigent performance et fiabilité.

DÉBITS D'ENTRÉE ET DE PURGE À 100 PSIG

1 Les débits d'entrée sont établis conformément à la norme ADF-200 du CAGI (Compressed Air and Gas Institute), Dual Stage Regenerative Desiccant Compressed Air Dryers - Methods for Testing and Rating (Sécheurs d'air comprimé à dessiccation régénérative à deux étages - Méthodes d'essai et d'évaluation). Les conditions d'évaluation des sécheurs sont les suivantes : pression d'entrée - 100 psig (7 kg/cm2) ; température d'entrée - saturée à 100°F (38°C).

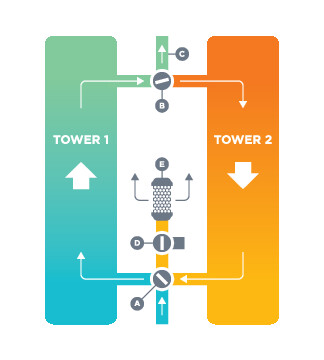

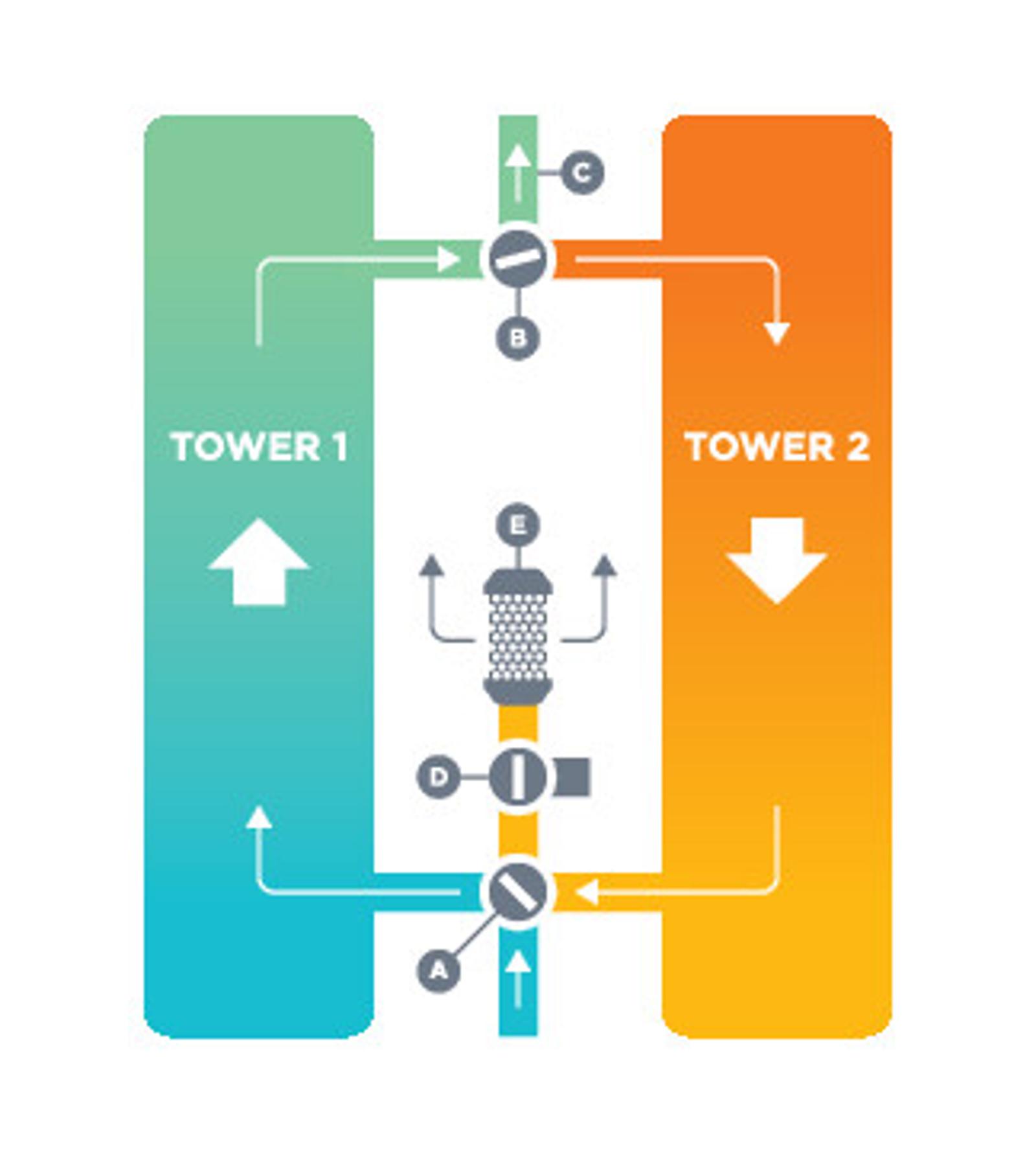

2 Le débit de purge moyen est la quantité totale d'air utilisée pour purger et pressuriser les tours hors circuit, en moyenne sur la durée du cycle. Le débit de purge maximal est le débit qui traverse la tour hors circuit pendant la partie du cycle où la vanne de purge/répressurisation est ouverte.

FACTEURS DE CORRECTION DES DÉBITS D'ENTRÉE ET DE PURGE

FACTEURS DE CORRECTION DE LA CAPACITÉ

• Pour déterminer le débit d'entrée maximum à des pressions d'entrée autres que 100 psig (7 kg/cm2), multiplier le débit d'entrée du tableau 1 par le multiplicateur A du tableau 2 qui correspond à la pression du système à l'entrée du sécheur.
• Pour déterminer le débit de purge à des pressions d'entrée autres que 100 psig (7 kg/cm2), multiplier le débit de purge à 100 psig (7 kg/cm2) du tableau 1 par le multiplicateur B du tableau 2 qui correspond à la pression du système à l'entrée du sécheur.
• Pour déterminer la capacité du débit de sortie, soustraire le débit de purge du débit d'entrée.
