HED-Kondensatabflüsse

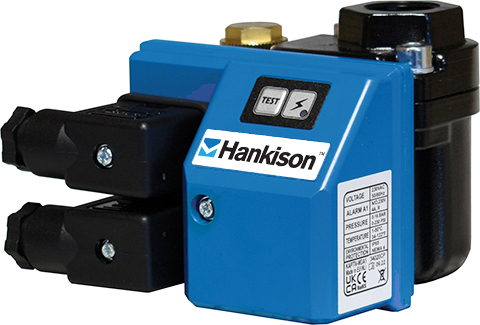

Ein kompaktes, verlustfreies Design für kleinere Anwendungen bis zu 10 m³/min (350 CFM), ideal bei begrenzter Einbauhöhe (z. B. bei Kältetrocknern und Filtern).

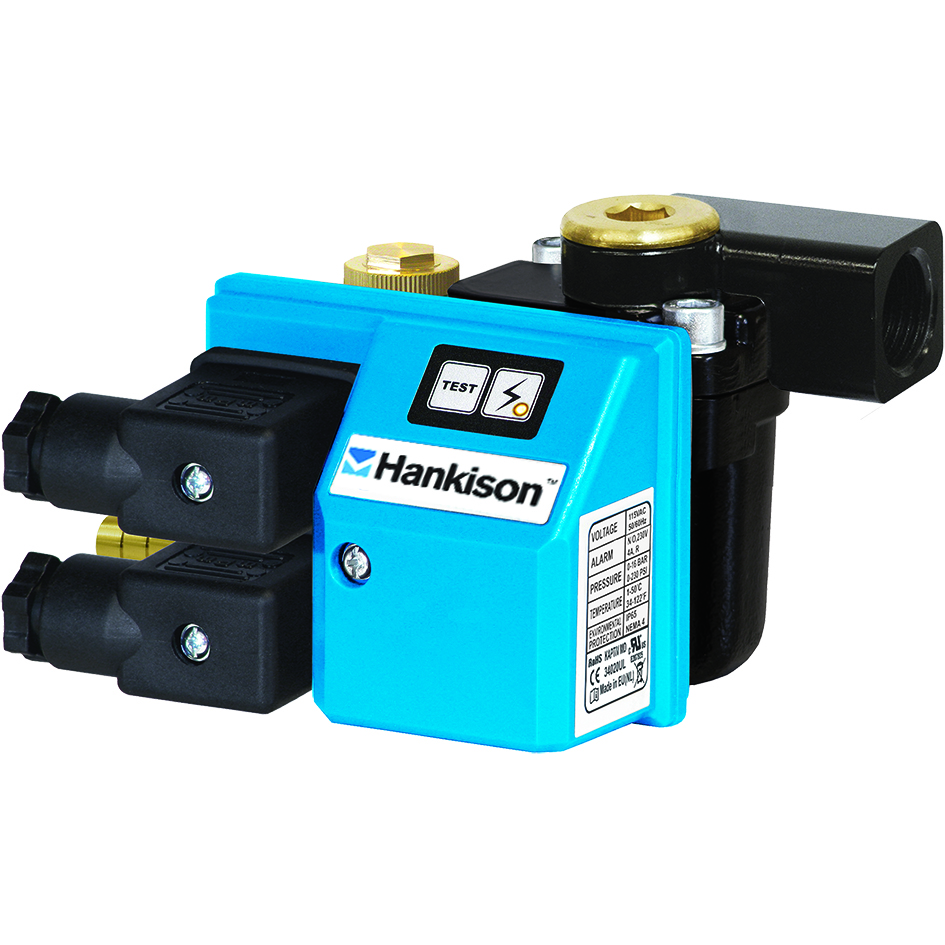

HED 600 Multi - Kompakter, verlustfreier Ablauf mit flexiblen Zulaufmöglichkeiten

Eine kompakte Lösung für beengte Platzverhältnisse mit mehreren Einlässen und optionaler Alarmfunktion; bietet auch eine optionale Ablaufheizung für Anwendungen bei kaltem Wetter.

HED 6000 - Standardmäßiger verlustfreier Abfluss für Systeme mit höherem Durchfluss

Eine "kompakte Lösung" für Abflüsse mit Füllstandsmessung für Systeme bis zu 100 m³/min, mit kapazitiver Füllstandsmessung und mit Standard-Alarmoptionen.

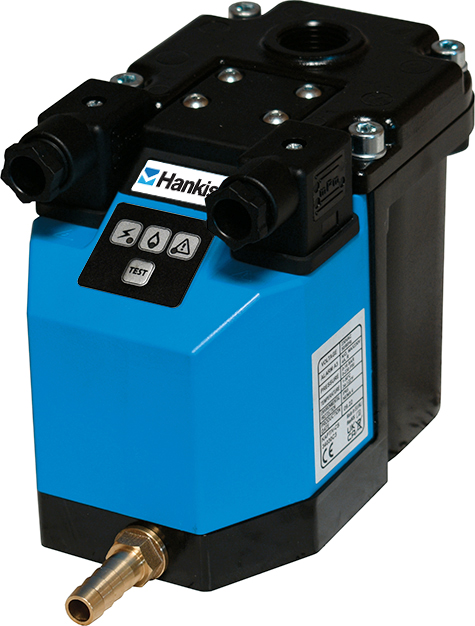

HED 6000 HP - Verlustfreier Hochdruckablass (bis zu 50 bar)

Eine Hochdruckvariante für Anwendungen bis 50 bar, mit einer Förderleistung von bis zu 100 m³/min, mit Standard-Alarmoptionen und servicefreundlicher Konstruktion.

Verwenden Sie Durchfluss, Druck, Platzverhältnisse und Überwachungsanforderungen, um das beste Modell auszuwählen:

• Kleinere Anlagen (bis zu 10 m³/min) + begrenzter Platz: wählen HED 600 (kompakt, niedrige Einlaufhöhe)
• Kleinere Systeme + Bedarf an mehr Flexibilität bei der Installation: HED 600 Multi (mehrere Eingänge, optionaler Alarm, Heizungsoption)
• Höhere Durchflusssysteme (bis zu 100 m³/min) + Überwachung: wählen HED 6000 (kapazitive Füllstandserfassung, Alarm, Füllstandsanzeige)
• Hochdruck bis zu 50 bar: wählen HED 6000 HP (0-50 bar, Alarmoptionen)

• Verlustfreie Entwässerung (kein Luftverlust während der Entleerung) - entwässert nur, wenn Kondensat vorhanden ist, wodurch unnötiger Druckluftverlust minimiert wird.
  Kapazitive Füllstandserfassung (Standardbereich) - zur Verbesserung der Effizienz durch Erfassung und Ableitung von Kondensat bei Bedarf.
  Direktwirkende Ventilkonstruktion - 2/2-Wege-Ventilarchitektur mit Direktwirkung, die auf allen Plattformen für eine zuverlässige Entladung verwendet wird.
• Integriertes Sieb - schützt das Ventil vor Verschmutzungen und Verstopfungen und sorgt so für einen zuverlässigen Betrieb.
• Industrielle Schutzart (IP65 / NEMA 4) - entwickelt für anspruchsvolle Druckluftumgebungen.
• Servicefreundliche Wartung - Konstruktionen, die einen leichteren Zugang und eine schnellere Wartung ermöglichen (z. B. externe Ventilkonstruktion bei kompakten Plattformen; einfache Demontage bei CS-Plattformen).
• Gemeinsame Versorgungsspannungsoptionen - verfügbar in 230VAC / 115VAC / 24VAC / 24VDC für die genannten Konfigurationen.


Überwachung & Alarme (modellabhängig)

• Alarmrelaisausgang (potentialfrei) Optionen:
• HED 600 Multi: Alarmfunktion mit potentialfreiem Relais (optional).
• HED 6000 / HED 6000 HP: Alarmfunktion N/O oder N/C standardmäßig mit potentialfreiem Relais.
• Visuelle Statusanzeige (LED) auf allen Plattformen für schnelle Kontrollen bei Inspektion und Wartung.
• Füllstandsanzeige (HED 6000): digitale, LED-beleuchtete Sichtfenster/Füllstandsanzeige zur leichteren Überwachung in schlecht beleuchteten Bereichen.

Flexibilität bei der Installation (modellabhängig)

Kompakte Grundfläche (HED 600 / 600 Multi) mit einer Einlasshöhe von 74 mm für beengte Platzverhältnisse.

Mehrere Einlassoptionen (HED 6000 / 6000 HP) - drei Einlassoptionen bieten Flexibilität bei den Systemkomponenten.

Mehrere Einlässe (HED 600 Multi) für mehr Flexibilität bei der Installation.

Gemeinsame Betriebsgrenzen (sofern nicht anders angegeben)

Temperatur des Mediums: 1-50 °C

Umgebungstemperatur: 1-50 °C

Schutzart: IP65 (NEMA 4)

Steckertyp: DIN 43650-B

Optionen für die Versorgungsspannung: 230VAC / 115VAC / 24VAC / 24VDC
